介绍

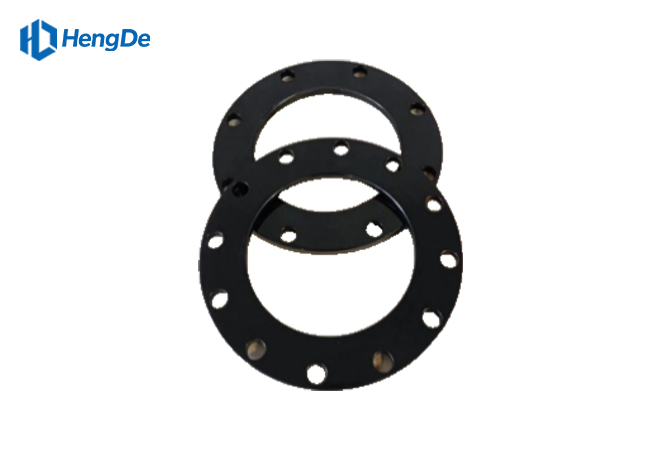

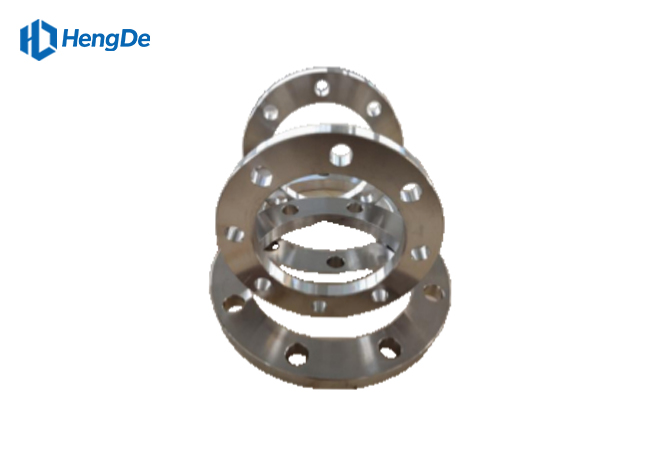

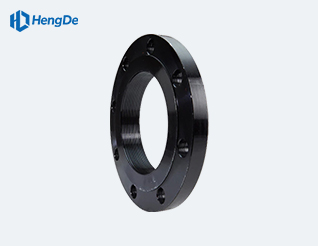

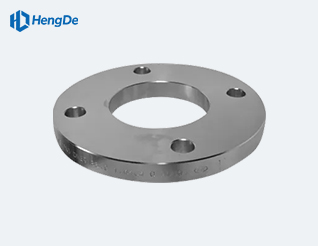

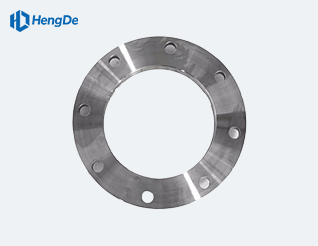

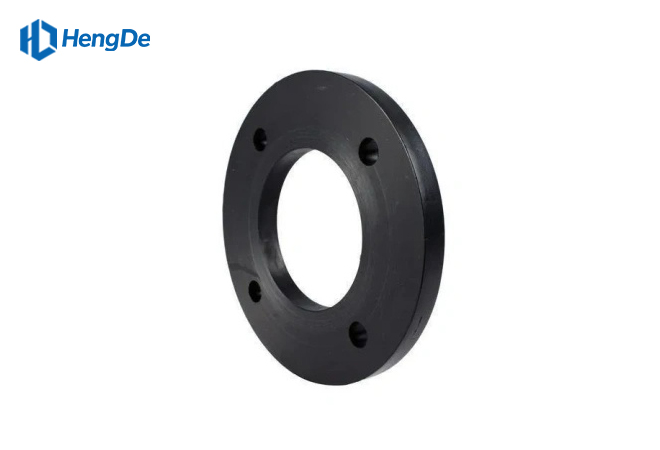

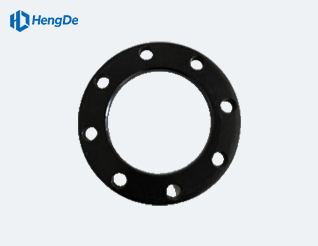

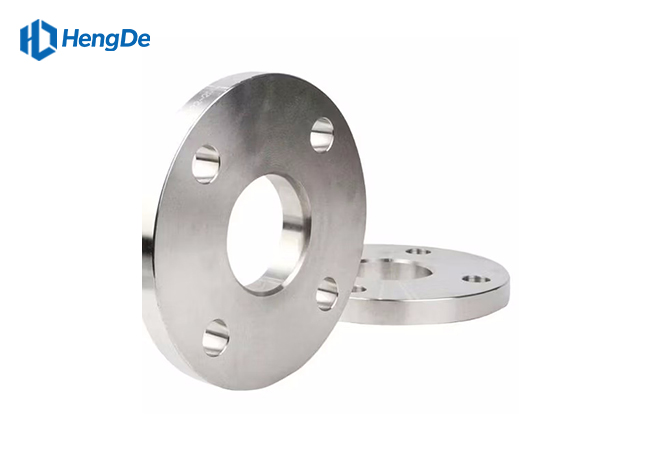

法兰是塑料管道系统中关键的连接部件，用于实现管道、阀门、泵和其他设备之间安全、防漏且可拆卸的连接。广泛应用于给排水、化工、污水处理等行业。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
01
卓越的机械强度：具备高抗拉强度、屈服强度及抗冲击性，能在恶劣工业环境中承受重载、高压及机械冲击。
02
耐久性与长寿命：钢材具有优异的耐磨性与结构稳定性，即使连续运行也能保持长久使用寿命。经适当防腐处理（如镀锌、喷漆、镀铬）后，在腐蚀性环境中可进一步延长使用寿命。
03
维护检修便捷：可拆卸连接设计便于对管道组件（阀门、过滤器等）进行检修、维护及更换，无需破坏整个管道系统。
规格
| 法兰规格表 标准编号：GB/T9119-2010 | ||||||
| 尺寸 | 外径（毫米） | 内径（毫米） | TK(mm) | 中心距（毫米） | 孔的数量 | 孔径（毫米） |
| DN25 | 105 | 28 | 16 | 75 | 4 | 14 |
| DN32 | 115 | 35 | 16 | 85 | 4 | 14 |
| DN40 | 140 | 43 | 18 | 100 | 4 | 18 |
| DN50 | 150 | 53 | 18 | 110 | 4 | 18 |
| DN63 | 165 | 67 | 20 | 125 | 4 | 18 |
| DN75 | 185 | 80 | 20 | 145 | 4 | 18 |
| DN90 | 200 | 95 | 20 | 160 | 8 | 18 |
| DN110 | 220 | 116 | 22 | 180 | 8 | 18 |
| DN125 | 250 | 135 | 22 | 210 | 8 | 18 |
| DN140 | 250 | 145 | 22 | 210 | 8 | 18 |
| DN160 | 285 | 170 | 24 | 240 | 8 | 22 |
| DN180 | 285 | 185 | 24 | 240 | 8 | 22 |
| DN200 | 340 | 210 | 24 | 295 | 8 | 22 |
| DN225 | 370 | 235 | 24 | 325 | 8 | 22 |
| DN250 | 395 | 260 | 26 | 350 | 12 | 22 |
| DN315 | 445 | 327 | 26 | 400 | 12 | 22 |
| DN355 | 505 | 365 | 30 | 460 | 16 | 22 |
| DN400 | 565 | 412 | 32 | 515 | 16 | 26 |
| DN450 | 615 | 465 | 36 | 565 | 20 | 26 |
| DN500 | 670 | 515 | 38 | 620 | 20 | 26 |
| DN630 | 780 | 645 | 42 | 725 | 20 | 30 |
| DN710 | 895 | 725 | 50 | 840 | 24 | 30 |
| DN800 | 820 | 825 | 56 | 950 | 24 | 33 |
| DN900 | 1115 | 925 | 62 | 1050 | 28 | 33 |
| DN1000 | 1230 | 1024 | 70 | 1150 | 28 | 36 |
| DN1200 | 1455 | 1224 | 83 | 1380 | 32 | 39 |
| DN1400 | 1675 | 1424 | 90 | 1590 | 36 | 42 |
| DN1600 | 1620 | 1624 | 100 | 1820 | 40 | 48 |
| DN1800 | 2115 | 1824 | 110 | 2020 | 44 | 48 |
| DN2000 | 2020 | 2024 | 120 | 2230 | 48 | 48 |
| 法兰规格表 标准编号：GB/T9119-2010 | ||||||
| 尺寸 | 外径（毫米） | 内径（毫米） | TK(mm) | 中心距（毫米） | 孔的数量 | 孔径（毫米） |
| 25 | 105 | 28 | 16 | 75 | 4 | 14 |
| 32 | 115 | 35 | 16 | 85 | 4 | 14 |
| 40 | 140 | 43 | 18 | 100 | 4 | 18 |
| 50 | 150 | 53 | 18 | 110 | 4 | 18 |
| 63 | 165 | 67 | 20 | 125 | 4 | 18 |
| 75 | 185 | 80 | 20 | 145 | 4 | 18 |
| 90 | 200 | 95 | 20 | 160 | 8 | 18 |
| 110 | 220 | 116 | 20 | 180 | 8 | 18 |
| 125 | 250 | 135 | 22 | 210 | 8 | 18 |
| 140 | 250 | 145 | 22 | 210 | 8 | 18 |
| 160 | 285 | 170 | 24 | 240 | 8 | 22 |
| 180 | 285 | 185 | 24 | 240 | 8 | 22 |
| 200 | 340 | 210 | 26 | 295 | 12 | 22 |
| 225 | 370 | 235 | 27 | 325 | 12 | 22 |
| 250 | 405 | 260 | 29 | 355 | 12 | 26 |
| 315 | 460 | 327 | 32 | 410 | 12 | 26 |
| 355 | 520 | 365 | 35 | 470 | 16 | 26 |
| 400 | 580 | 412 | 38 | 525 | 16 | 30 |
| 450 | 640 | 465 | 42 | 585 | 20 | 30 |
| 500 | 715 | 515 | 46 | 650 | 20 | 33 |
| 630 | 840 | 645 | 55 | 770 | 20 | 36 |
| 710 | 910 | 725 | 63 | 840 | 24 | 36 |
| 800 | 1025 | 825 | 74 | 950 | 24 | 39 |
| 900 | 1125 | 925 | 82 | 1050 | 28 | 39 |
| 1000 | 1255 | 1024 | 90 | 1170 | 28 | 42 |
| 1200 | 1485 | 1224 | 95 | 1390 | 32 | 48 |
| 1400 | 1685 | 1424 | 103 | 1590 | 36 | 48 |
| 1600 | 1930 | 1624 | 115 | 1820 | 40 | 56 |
| 1800 | 2130 | 1824 | 126 | 2020 | 44 | 56 |
| 2000 | 2345 | 2024 | 138 | 2230 | 48 | 62 |
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
石油与天然气行业：陆上及海上油井、原油输送管道、天然气处理厂和炼油厂。
发电行业：火力发电厂（锅炉蒸汽管道、给水系统）、核电站（二次回路管道）及可再生能源（生物质发电）设施。
石油化工与化学工业：化学反应器、溶剂输送管道、酸碱储运系统及聚合物加工厂。
冶金与采矿：钢厂冷却水管道、冶炼工艺管道及矿物加工浆料输送系统。
海洋与造船：船舶管路系统（燃油、水及蒸汽管道）、海上平台及港口基础设施。
市政与建筑：大型给排水工程、供热管道系统及商业建筑工业锅炉系统。
