HDPE燃气管系列

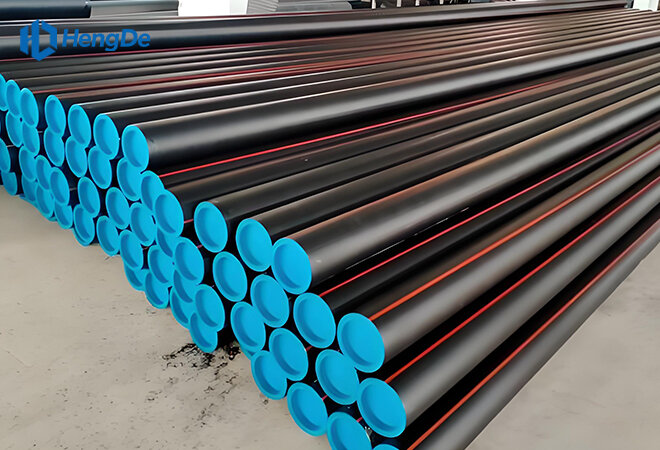

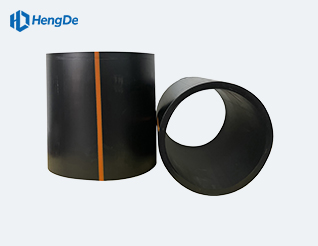

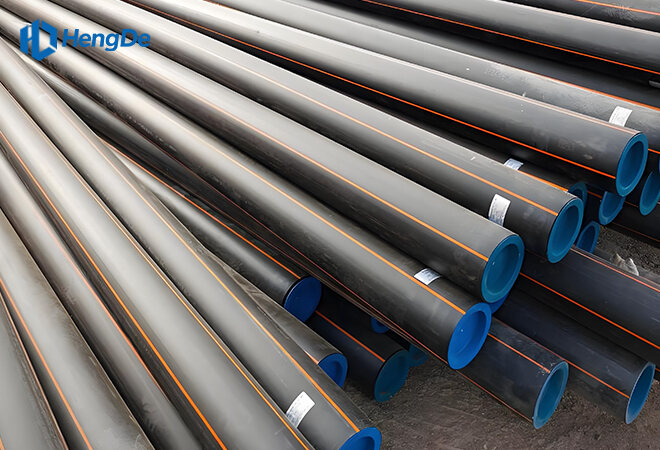

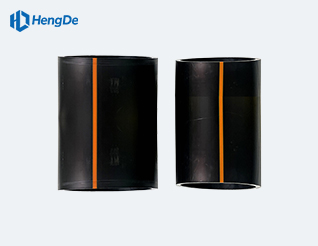

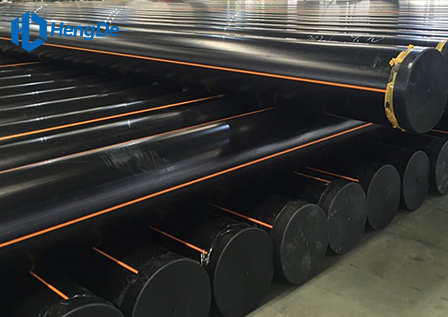

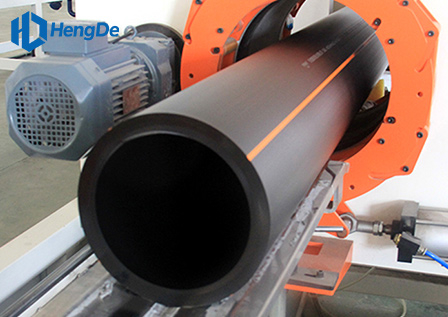

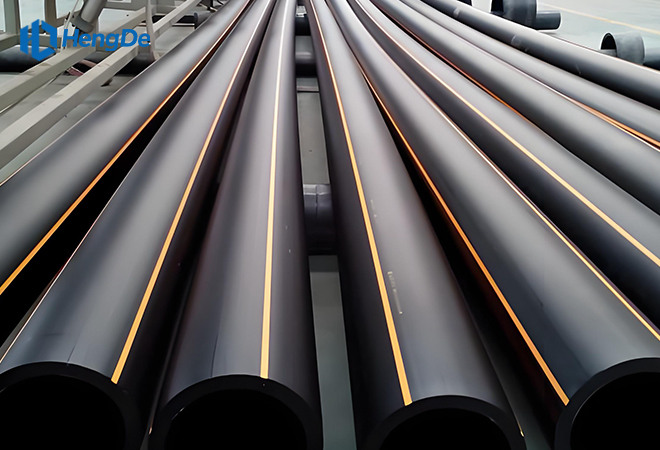

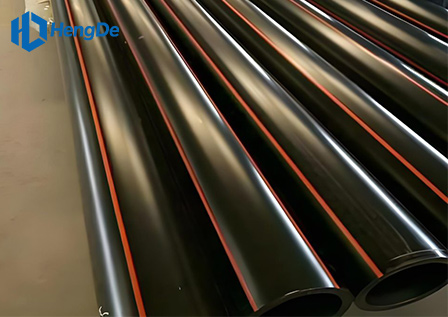

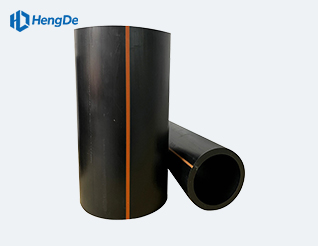

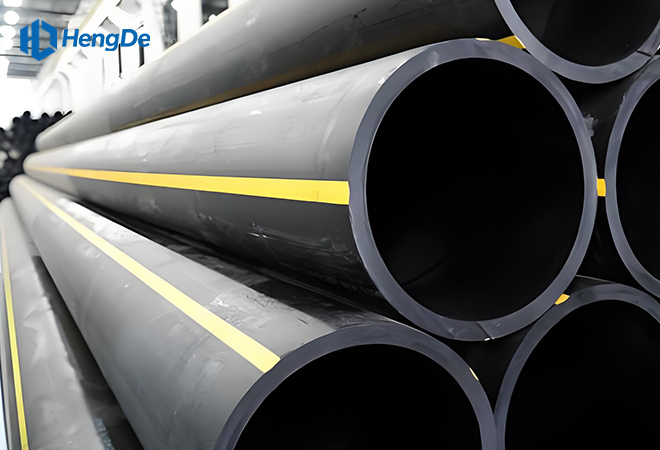

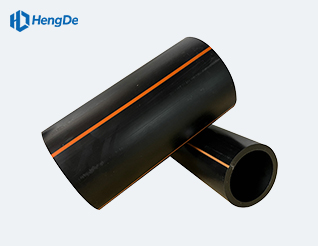

HDPE燃气管道
标准：EN1555

1、规格尺寸：外径 Φ20mm — Φ630mm

2、压力等级：SDR11（PN1.0MPa）、SDR17.6（PN0.6MPa）、SDR26（PN0.4MPa）

3、原料材质：PE80、PE100、PE100-RC燃气专用料

4、管材长度：5.8m / 11.8m；DN20—DN90mm可做盘管

5、应用领域：城镇燃气、天然气、液化石油气、煤气输送等

6、执行标准：GB 15558、ISO 4437、EN 1555、AS/NZS 4130、ASTM D2513等

7、产品颜色：黄色或黑色带黄色条

Certification

获取报价发送邮件

介绍
特征
规格
物理参数
应用
下载

介绍

HDPE燃气管道采用燃气专用高密度聚乙烯颗粒，严格按GB/T 15558.2-2023安全标准生产，密封性与安全性优异，是城镇燃气输配专用环保管材。产品DN20-DN400，压力0.4MPa-1.0MPa，适用于市政燃气、民用供气、工业燃气、农村燃气改造。

管材耐腐蚀、耐低温、抗开裂、抗老化、无渗漏；柔韧性好、安装便捷，全力保障燃气输送安全稳定。恒德塑胶HDPE燃气管取得特种设备制造许可证，通过国家燃气用聚乙烯管道安全认证，每批次产品均经过严格的静液压强度和耐慢速裂纹增长测试。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

特征

性能特点

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

安全可靠：燃气专用PE100原料，通过特种设备制造许可认证。

抗开裂强：优异的耐慢速裂纹增长（SCG）和快速裂纹传递（RCP）性能。

耐腐蚀性：耐酸碱、耐化学腐蚀，不受土壤和燃气成分侵蚀。

连接可靠：热熔/电熔连接，接口强度高于管材本体，杜绝燃气泄漏。

柔韧性好：可弯曲铺设，减少接头数量，适应地形沉降。

使用寿命：埋地使用寿命长达50年，维护成本低。

重量轻便：施工便捷，降低安装成本和劳动强度。

规格

公称外径 DN/OD	平均外径		直管最大非圆度	PE80材料		PE100材料
	平均外径			SDR11/PN4 巴		SDR17.6/PN4 巴		SDR11/PN10 巴
	最小。	最大限度。一个		T.(毫米)	重量（公斤/米）	T.(毫米)	重量（公斤/米）	T.(毫米)	重量（公斤/米）
16	16	16.3	1.2	-	-	-	-	-	-
20	20	20.3	1.2	2.3	0.12	2.3	0.13	3.0	0.16
25	25	25.3	1.2	2.3	0.15	2.3	0.17	3.0	0.21
32	32	32.3	1.3	2.9	0.27	2.3	0.22	3.0	0.28
40	40	40.4	1.4	3.7	0.43	2.3	0.28	3.7	0.43
50	50	50.4	1.4	4.6	0.67	2.9	0.44	4.6	0.67
63	63	63.4	1.5	5.8	1.05	3.9	0.69	5.8	1.06
75	75	75.5	1.6	6.8	1.47	4.3	0.98	6.8	1.48
90	90	90.6	1.8	8.2	2.12	5.2	1.39	8.2	2.13
110	110	110.7	2.2	10.0	3.14	6.3	2.08	10.0	3.18
125	125	125.8	2.5	11.4	4.08	7.1	2.67	11.4	4.11
140	140	140.9	2.8	12.7	5.08	8.0	3.36	12.7	5.14
160	160	161.0	3.2	14.6	6.67	9.1	4.35	14.6	6.81
180	180	181.1	3.6	16.4	8.42	10.3	5.56	16.4	8.49
200	200	201.2	4.0	18.2	10.40	11.4	6.79	18.2	10.50
225	225	226.4	4.5	20.5	13.10	12.8	8.60	20.5	13.26
250	250	251.5	5.0	22.7	16.20	14.2	10.63	22.7	16.37
280	280	282.6	9.8	25.4	20.30	15.9	13.29	25.4	20.43
315	315	317.9	11.1	28.6	25.60	17.9	61.82	28.6	25.90
355	355	358.2	12.5	32.2	32.50	20.2	21.42	32.2	32.85
400	400	403.6	14.0	36.3	41.30	22.8	27.20	36.3	41.80
450	450	454.1	15.6	40.9	52.30	25.6	34.40	40.9	52.96
500	500	504.5	17.5	45.4	64.50	28.4	42.45	45.4	66.15
560	560	565.0	19.6	50.8	80.80	31.9	53.20	50.8	81.53
630	630	633.8	22.1	57.2	102.00	35.8	67.35	57.2	103.30
最大圆度为 B 级（符合 ISO11922-1 标准）。直管最大圆度偏差应在制造过程中测量。如果需要使用本表以外的其他圆度值（例如盘管），则应由制造商和最终用户协商确定。其他尺寸可按需定制。颜色：黑色带黄色线条或黄色。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

物理参数

EN1555-2:2021
EN1555-2:2021
特征	要求	测试参数		测试方法
特征	要求	范围	价值	测试方法
静水压强度（20℃，100 小时）	测试期间所有试件均未发生故障。	端盖	EN ISO 1167-1:2006 的 A 型	EN ISO 1167-1:2006 和 EN ISO 1167-2
		定位	免费
		测试温度下的调节时间	应符合 EN ISO 1167-1:2006 标准
		测试件数量	3
		测试类型	水包水
		PE 80 的周向（环向）应力	10.0兆帕
		PE 100 和 PE 100-RC	12.0兆帕
		测试期	100小时
		测试温度	20°C
静水压强度（80 °C，165 小时）	测试期间所有试件均未发生故障。	端盖	EN ISO 1167-1:2006 的 A 型	EN ISO 1167-1:2006 和 EN ISO 1167-2
		定位	免费
		测试温度下的调节时间	应符合 EN ISO 1167-1:2006 标准
		测试件数量	3
		测试类型	水包水
		PE 80 的周向（环向）应力	4.5兆帕
		PE 100 和 PE 100-RC	5.4兆帕
		测试期	165小时
		测试温度	80°C
静水压强度（80℃，1000 小时）	测试期间所有试件均未发生故障。	端盖	EN ISO 1167-1:2006 的 A 型	EN ISO 1167-1:2006 和 EN ISO 1167-2
		定位	免费
		测试温度下的调节时间	应符合 EN ISO 1167-1:2006 标准
		测试件数量	3
		测试类型	水包水
		PE 80 的周向（环向）应力	4.0兆帕
		PE 100 和 PE 100-RC	5.0兆帕
		测试期	1000 小时
		测试温度	80°C
断裂伸长	≥350	厚度	≤ 5 毫米	EN ISO 6259-1 和 EN ISO 6259-3:2015
		试件形状	类型 2
		测试速度	100 毫米/分钟
		测试件数量	应符合 EN ISO 6259-1 标准
断裂伸长	≥350	厚度	毫米 < e ≤ 12 毫米	EN ISO 6259-1 和 EN ISO 6259-3:2015
		试件形状	1型
		测试速度	50 毫米/分钟
		测试件数量	应符合 EN ISO 6259-1 标准
断裂伸长	≥350	厚度	> 12 毫米	EN ISO 6259-1 和 EN ISO 6259-3:2015
		试件形状	1型
		测试速度	25 毫米/分钟
		测试件数量	应符合 EN ISO 6259-1 标准
		或者
		试件形状	3型
		测试速度	10 毫米/分钟
		测试件数量	应符合 EN ISO 6259-1 标准
PE 80 和 PE 100 抗慢速裂纹扩展缺口管试验 (NPT)	测试期间所有试件均未发生故障。	厚度测试	> 5 毫米	ISO 13479:—2
		温度	80°C
		内部测试压力：
		PE 80，SDR 11	8.0 巴
		PE 100，SDR 11	9.2 巴
		测试期	500小时
		测试类型	水包水
		测试件数量	ISO 13479:—2
PE 100-RC 抗慢速裂纹扩展应变硬化试验 h (SHT)	≥ 50,0 MPa	测试样品	由管道再生料制成的压缩成型板材	ISO 18488
		测试温度	80°C
		厚度	300 微米
		测试件数量	应符合 ISO 18488 标准
抗慢速裂纹扩展性能 PE 100-RC（加速缺口管试验）h（ANPT）	测试期间未出现故障	管道尺寸	110 毫米 SDR 11	ISO 13479:—2
		测试温度	80°C
		内部测试压力	9.2 巴
		测试期	300小时
		测试类型	水包壬基酚聚氧乙烯醚
		测试件数量	应符合 ISO 13479:—2 标准
PE 100-RC 裂纹圆棒抗慢速裂纹扩展试验 h (CRB)	≥ 1.5 × 10⁶ 个循环	测试样品	由管道加工而成	ISO 18489
		管壁厚度	> 16 毫米
		测试温度	23°C
		测试类型	空中
		试件直径	14毫米
		参考压力水平	12.5兆帕
		波形/频率	正弦波/10 Hz
		测试件数量	4
抗快速裂纹扩展能力（RCP）（临界压力，pc）	pc ≥ 1,5 MOP，其中 Pc = 3,6 pc,s4 + 2,6 n	测试温度	0 °C	EN ISO 13477
抗快速裂纹扩展能力（RCP）（临界压力，pc）	pc ≥ 1,5 MOP，其中 Pc = 3,6 pc,s4 + 2,6 n	测试件数量	应符合 EN ISO 13477 标准	EN ISO 13477
