介绍

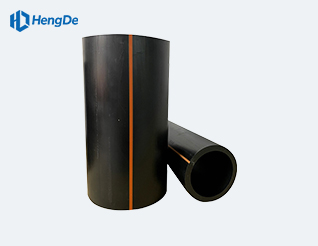

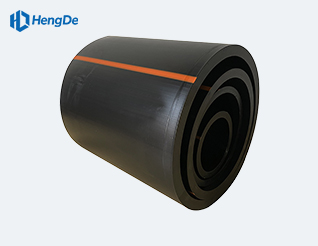

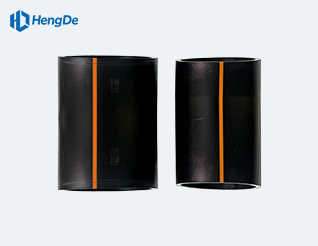

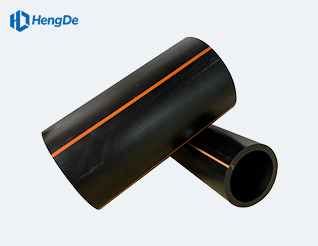

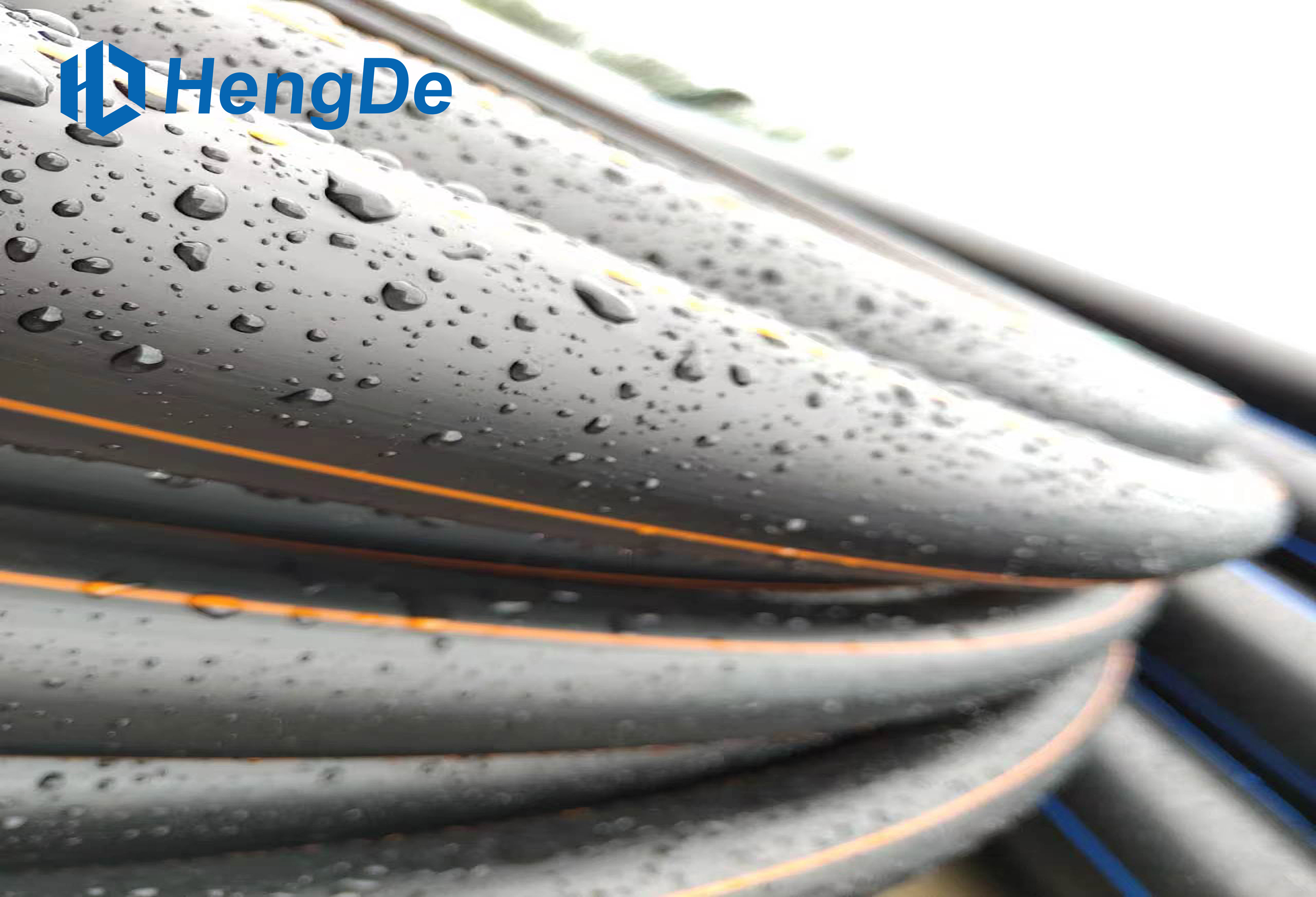

HDPE燃气管道采用燃气专用高密度聚乙烯颗粒，严格按GB/T 15558.2-2023安全标准生产，密封性与安全性优异，是城镇燃气输配专用环保管材。产品DN20-DN400，压力0.4MPa-1.0MPa，适用于市政燃气、民用供气、工业燃气、农村燃气改造。
管材耐腐蚀、耐低温、抗开裂、抗老化、无渗漏；柔韧性好、安装便捷，全力保障燃气输送安全稳定。恒德塑胶HDPE燃气管取得特种设备制造许可证，通过国家燃气用聚乙烯管道安全认证，每批次产品均经过严格的静液压强度和耐慢速裂纹增长测试。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
安全可靠：燃气专用PE100原料，通过特种设备制造许可认证。
抗开裂强：优异的耐慢速裂纹增长（SCG）和快速裂纹传递（RCP）性能。
耐腐蚀性：耐酸碱、耐化学腐蚀，不受土壤和燃气成分侵蚀。
连接可靠：热熔/电熔连接，接口强度高于管材本体，杜绝燃气泄漏。
柔韧性好：可弯曲铺设，减少接头数量，适应地形沉降。
使用寿命：埋地使用寿命长达50年，维护成本低。
重量轻便：施工便捷，降低安装成本和劳动强度。
规格
|
标称压力 |
SDR26 |
SDR21 |
SDR17 |
SDR11 |
|
PE100 |
MOP：0.4MPa |
MOP：0.5MPa |
MOP：0.6MPa |
MOP：1.0MPa |
|
PE80 |
MOP：0.32MPa |
MOP：0.4MPa |
MOP：0.5MPa |
MOP：0.8MPa |
|
公称尺寸 DN（毫米） |
壁厚（毫米） |
|||
|
16 |
- |
- |
- |
3 |
|
20 |
- |
- |
- |
3 |
|
25 |
- |
- |
- |
3 |
|
32 |
- |
- |
3 |
3 |
|
40 |
- |
- |
3 |
3.7 |
|
50 |
- |
3 |
3 |
4.6 |
|
63 |
- |
3 |
3.8 |
5.8 |
|
75 |
3 |
3.6 |
4.5 |
6.8 |
|
90 |
3.5 |
4.3 |
5.4 |
8.2 |
|
110 |
4.2 |
5.3 |
6.6 |
10 |
|
125 |
4.8 |
6 |
7.4 |
11.4 |
|
140 |
5.4 |
6.7 |
8.3 |
12.7 |
|
160 |
6.2 |
7.7 |
9.5 |
14.6 |
|
180 |
6.9 |
8.6 |
10.7 |
16.4 |
|
200 |
7.7 |
9.6 |
11.9 |
18.2 |
|
225 |
8.6 |
10.8 |
13.4 |
20.5 |
|
250 |
9.6 |
11.9 |
14.8 |
22.7 |
|
280 |
10.7 |
13.4 |
16.6 |
25.4 |
|
315 |
12.1 |
15 |
18.7 |
28.6 |
|
355 |
13.6 |
16.9 |
21.1 |
32.3 |
|
400 |
15.3 |
19.1 |
23.7 |
36.4 |
|
450 |
17.2 |
21.5 |
26.7 |
40.9 |
|
500 |
19.1 |
23.9 |
29.7 |
45.5 |
|
560 |
21.4 |
26.7 |
33.2 |
50.9 |
|
630 |
24.1 |
30 |
37.4 |
57.3 |
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
物理参数
| HDPE燃气管道的物理化学性能 GB/T15558.1-2015 | |||||
| 项目 | 要求 | 设置参数 | 测试方法 | ||
| 1 | 氧化诱导时间（热稳定性） | 20分钟以上 | 测试温度 | 200℃ | GB/T19466.6 |
| 样品重量 | （15±2）毫克 | ||||
| 2 | 熔体质量流动速率（MFR）（g/10min） | 处理前后MFR的变化（不超过20%） | 非簧载质量 | 5公斤 | GB/T3682-2000 |
| 测试温度 | 190℃ | ||||
| 3 | 垂直收缩率（壁厚≤16mm） | ≤3%，表面无损伤 | 测试温度 | 110℃ | GB/T6671-2001 |
| 样本长度 | 200毫米 | ||||
| 在烤箱中停留的时间 | 1小时 | ||||
| 4 | 静水压强度（20℃，100h） | 无损坏，无泄漏 | 环应力： | GB/T6111 | |
| PE80 | 9.0兆帕 | ||||
| PE100 | 12.0兆帕 | ||||
| 测试时间 | ≥100小时 | ||||
| 测试温度 | 20℃ | ||||
| 5 | 静水压强度（80℃，165h） | 无损坏，无泄漏 | 环应力： | GB/T6111 | |
| PE80 | 4.5兆帕 | ||||
| PE100 | 5.4兆帕 | ||||
| 测试时间 | ≥165小时 | ||||
| 测试温度 | 80℃ | ||||
| 6 | 静水压强度（80℃，1000h） | 无损坏，无泄漏 | 环应力： | GB/T6111 | |
| PE80 | 4.0兆帕 | ||||
| PE100 | 5.0兆帕 | ||||
| 测试时间 | ≥1000小时 | ||||
| 测试温度 | 80℃ | ||||
| 7 | 断裂伸长率≤5 mm | ≥350% | 样品形状 | 类型2 | GB/T8804.1-2003 |
| 测试速度 | 100 毫米/分钟 | ||||
| 断裂伸长率 5 mm < en ≤ 12 mm | ≥350% | 样品形状 | 类型1 | ||
| 测试速度 | 50 毫米/分钟 | ||||
| 断裂伸长率>12毫米 | ≥350% | 样品形状 | 类型1 | ||
| 测试速度 | 25 毫米/分钟 | ||||
| 或者 | |||||
| 样品形状 | 类型3 | ||||
| 测试速度 | 10 毫米/分钟 | ||||
| 8 | 抗慢速裂纹扩展能力 en≤5 mm（锥形试验） | <10 毫米/24 小时 | — | — | GB/T19279 |
| 9 | 耐慢速裂纹扩展（缺口试验）>5 mm | 无损坏，无泄漏 | 测试温度 | 80℃ | GB/T18476 |
| 内部测试压力： | |||||
| PE80，SDR11 | 0.80兆帕 | ||||
| PE100，SDR11 | 0.92兆帕 | ||||
| 测试时间 | ≥500小时 | ||||
| 测试类型 | 水-水 | ||||
| 10 | 抗快速裂纹扩展（RCP） | Pc.s4≥MOP/2.4-0.072.MPa | 测试温度 | 0℃ | GB/T19280 |
| 11 | 压缩与修复 | 无损坏，无泄漏 | — | — | |
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
• 城镇天然气输配管网
• 城市燃气管网改造
• 农村煤改气工程
• 工业燃气输送管道
• 商业综合体燃气管道
• 液化石油气输送
• 燃气调压站配套管道
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
图片展示

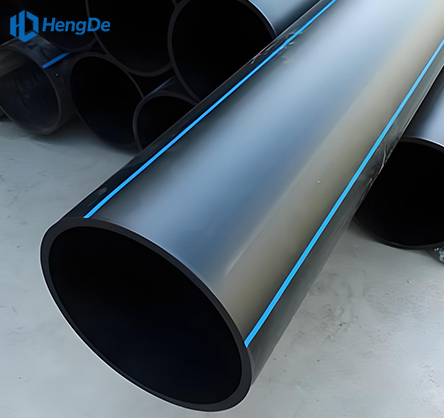

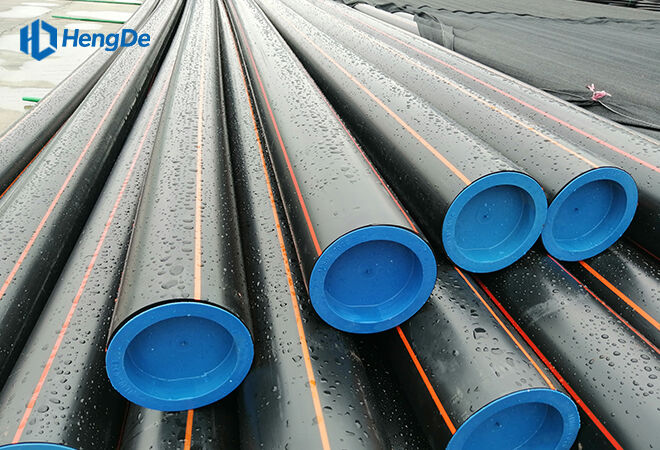

- 产品全景图

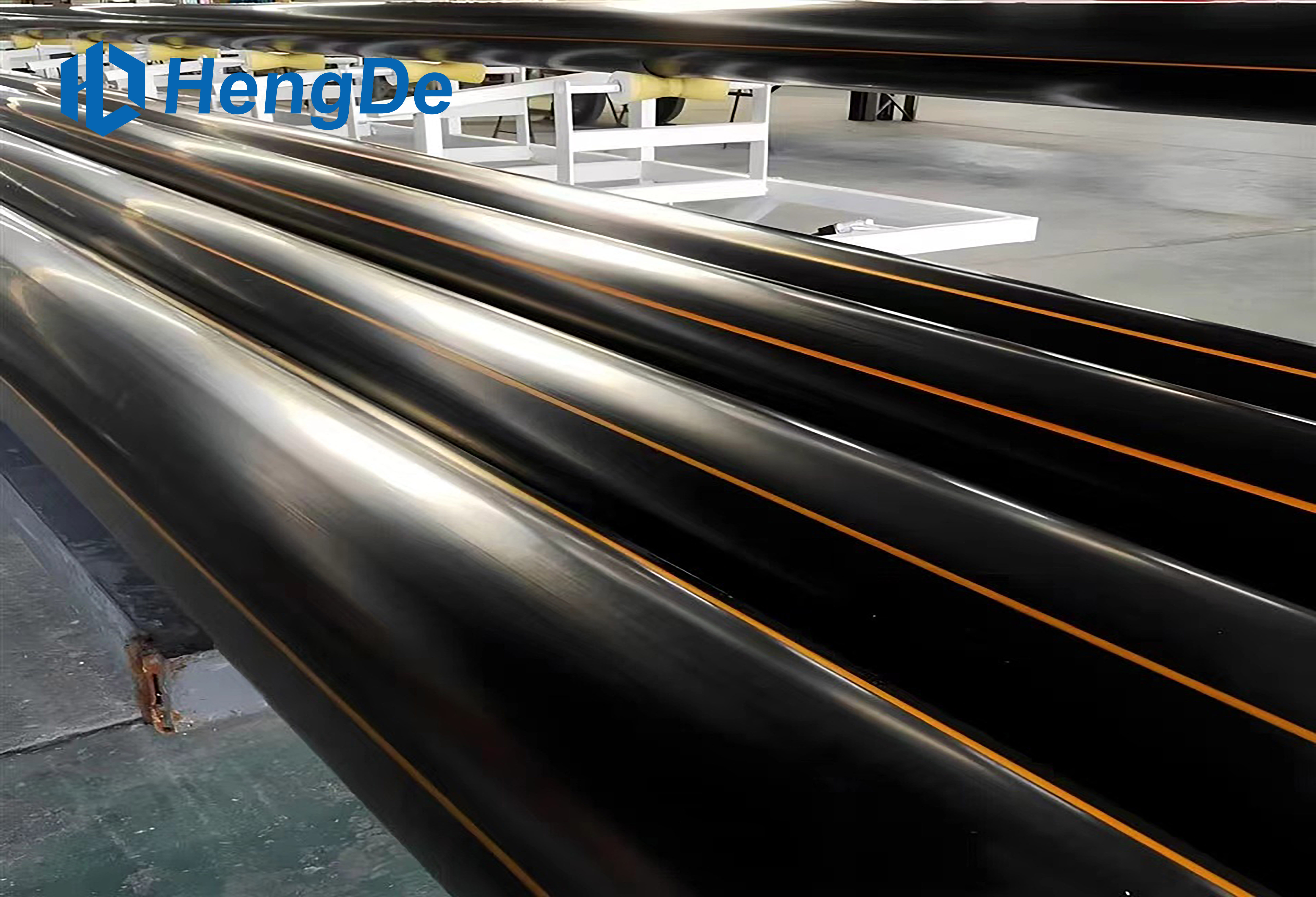

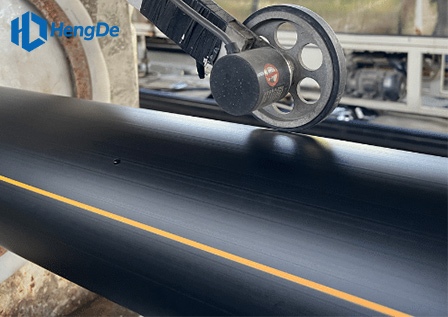

- 产品生产图
