介绍
HDPE燃气管道采用燃气专用高密度聚乙烯颗粒，严格按GB/T 15558.2-2023安全标准生产，密封性与安全性优异，是城镇燃气输配专用环保管材。产品DN20-DN400，压力0.4MPa-1.0MPa，适用于市政燃气、民用供气、工业燃气、农村燃气改造。
管材耐腐蚀、耐低温、抗开裂、抗老化、无渗漏；柔韧性好、安装便捷，全力保障燃气输送安全稳定。恒德塑胶HDPE燃气管取得特种设备制造许可证，通过国家燃气用聚乙烯管道安全认证，每批次产品均经过严格的静液压强度和耐慢速裂纹增长测试。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
安全可靠：燃气专用PE100原料，通过特种设备制造许可认证。
抗开裂强：优异的耐慢速裂纹增长（SCG）和快速裂纹传递（RCP）性能。
耐腐蚀性：耐酸碱、耐化学腐蚀，不受土壤和燃气成分侵蚀。
连接可靠：热熔/电熔连接，接口强度高于管材本体，杜绝燃气泄漏。
柔韧性好：可弯曲铺设，减少接头数量，适应地形沉降。
使用寿命：埋地使用寿命长达50年，维护成本低。
重量轻便：施工便捷，降低安装成本和劳动强度。
规格
| 公称外径 DN (毫米) | 直管最大非圆度 | 最小壁厚e最小一个 | ||||||
| SDR9 | SDR11b | SDR13.6 | SDR17b | SDR17.6c | SDR21 | SDR26 | ||
| 16 | 1.2 | 3 | 2.3d | |||||
| 20 | 1.2 | 3 | 2.3d | |||||
| 25 | 1.2 | 3 | 2.3d | 2.3d | ||||
| 32 | 1.3 | 3.6 | 3 | 2.4d | 2.3d | 2.3d | ||
| 40 | 1.4 | 4.5 | 3.7 | 3 | 2.4d | 2.3d | 2.3d | |
| 50 | 1.4 | 5.6 | 4.6 | 3.7 | 3 | 2.9 | 2.4d | 2.3d |
| 63 | 1.5 | 7.1 | 5.8 | 4.7 | 3.8 | 3.6 | 3 | 2.5d |
| 75 | 1.6 | 8.4 | 6.8 | 5.6 | 4.5 | 4.3 | 3.6 | 2.9d |
| 90 | 1.8 | 10.1 | 8.2 | 6.7 | 5.4 | 5.2 | 4.3 | 3.5 |
| 110 | 2.2 | 12.3 | 10 | 8.1 | 6.6 | 6.3 | 5.3 | 4.2 |
| 125 | 2.5 | 14 | 11.4 | 9.2 | 7.4 | 7.1 | 6 | 4.8 |
| 140 | 2.8 | 15.7 | 12.7 | 10.3 | 8.3 | 8 | 6.7 | 5.4 |
| 160 | 3.2 | 17.9 | 14.6 | 11.8 | 9.5 | 9.1 | 7.7 | 6.2 |
| 180 | 3.6 | 20.1 | 16.4 | 13.3 | 10.7 | 10.3 | 8.6 | 2.9 |
| 200 | 4 | 22.4 | 18.2 | 14.7 | 11.9 | 11.4 | 9.6 | 7.7 |
| 225 | 4.5 | 25.2 | 20.5 | 16.6 | 13.4 | 12.8 | 10.8 | 8.6 |
| 250 | 5 | 27.9 | 22.7 | 18.4 | 14.8 | 14.2 | 11.9 | 9.6 |
| 280 | 9.8 | 31.2 | 25.4 | 20.6 | 16.6 | 15.9 | 13.4 | 10.7 |
| 315 | 11.1 | 35.2 | 28.6 | 23.2 | 18.7 | 17.9 | 15 | 12.1 |
| 355 | 12.5 | 39.7 | 32.2 | 26.1 | 21.1 | 20.2 | 16.9 | 13.6 |
| 400 | 14 | 44.7 | 36.3 | 29.4 | 23.7 | 22.8 | 19.1 | 15.3 |
| 450 | 15.6 | 50.3 | 40.9 | 33.1 | 26.7 | 25.6 | 21.5 | 17.2 |
| 500 | 17.5 | 55.8 | 45.4 | 36.8 | 29.7 | 28.4 | 23.9 | 19.1 |
| 560 | 19.6 | 62.5 | 50.8 | 41.2 | 33.2 | 31.9 | 26.7 | 21.4 |
| 630 | 22.1 | 70.3 | 57.2 | 46.3 | 37.4 | 35.8 | 30 | 24.1 |
| 一个 e最小=en | ||||||||
| b 优选系列。 | ||||||||
| c SDR17.6 系列可以在此 Interna on Standard 的下一个版本中删除。 | ||||||||
| d. 根据国家相关规定，出于实际需要，可以规定最小壁厚值大于2.3mm、2.4mm、2.5mm和2.9mm的限值。具体建议请参阅制造商文件或国家规范。 | ||||||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
物理参数
| ISO4437 | |||||||
| 特征 | 单元 | 要求 | 测试参数 | 测试方法 | |||
| 静水强度 | h | 故障时间 100 小时 | 20°C | ISO 1167-1 ISO 1167-2 | |||
| PE 80；9.0 兆帕 | |||||||
| PE 100；12.4 兆帕 | |||||||
| 故障时间 165 小时 | 80摄氏度 | ||||||
| PE 80；4.5 兆帕 | |||||||
| PE 100；5,4 兆帕 | |||||||
| 故障时间 1000 小时 | PE 80；4,0 兆帕 | ||||||
| PE 100；5.0 兆帕 | |||||||
| 断裂伸长 | % | ≥350 | — | ISO 6259-1 ISO 6259-3 | |||
| 抗快速裂纹扩展能力（RCP） | 巴 | Pe 1,5xMOP，其中 Pc=3,6 xPc.s4 + 2,6（单位为 bar） | 0℃ | ISO 13477 | |||
| 抵抗慢速裂纹扩展能力：锥形试验（5毫米） | 毫米/天 | <10 | 80℃ | ISO13480 | |||
| 抵抗慢速裂纹扩展能力 d：缺口试验（en >5 mm） | h | ≥500 | 80℃ | ISO 13479 | |||
| 热稳定性 | 最小 | 20岁以上 | 200℃ | ISO 11357-6 | |||
| 熔体流动速率（MFR） | 克/10分钟 | 加工过程中MFR变化<20% | 190℃ | ISO1133 | |||
| 热逆转 | % | ≤3，对表面无影响 | 110℃ | ISO 2505 | |||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
• 城镇天然气输配管网
• 城市燃气管网改造
• 农村煤改气工程
• 工业燃气输送管道
• 商业综合体燃气管道
• 液化石油气输送
• 燃气调压站配套管道
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
图片展示

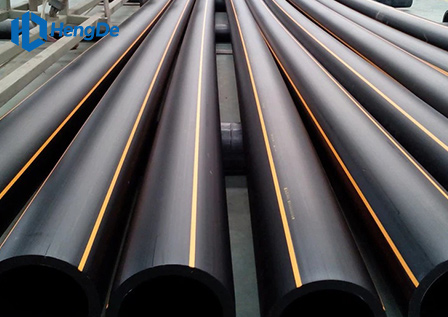

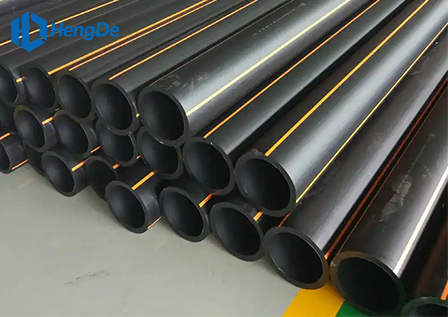

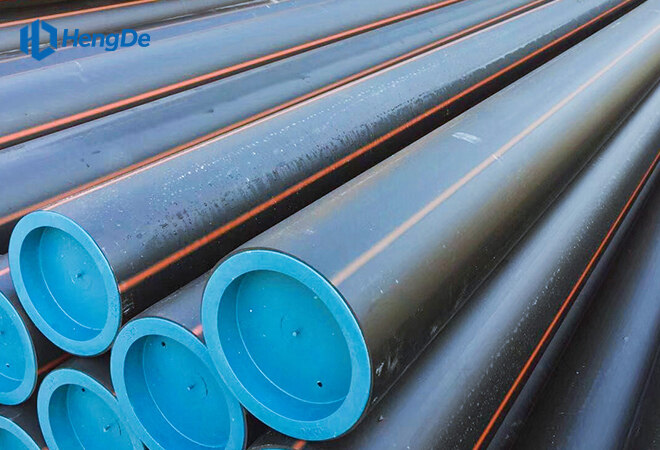

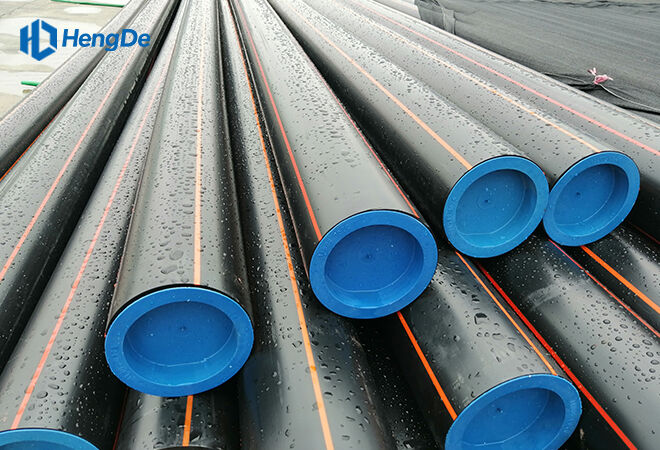

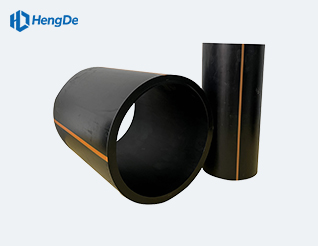

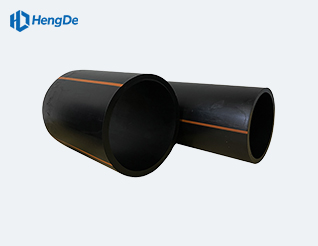

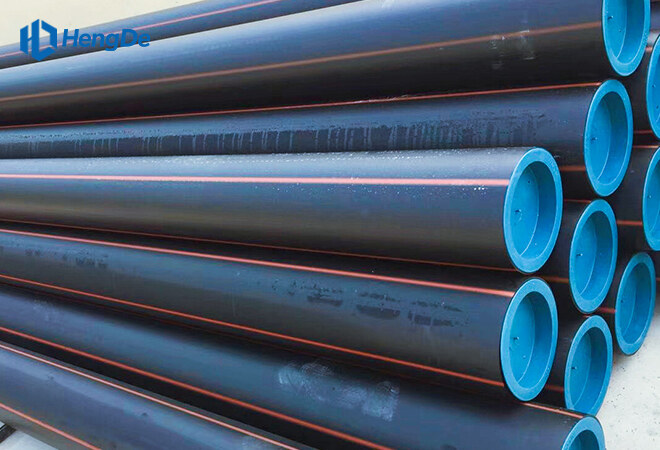

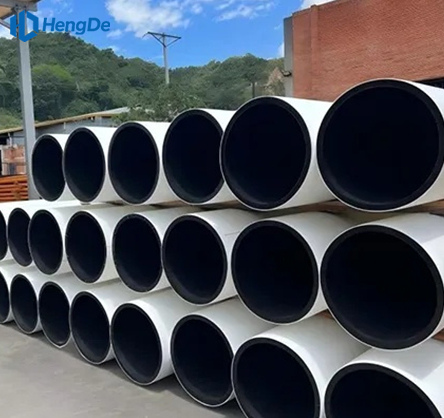

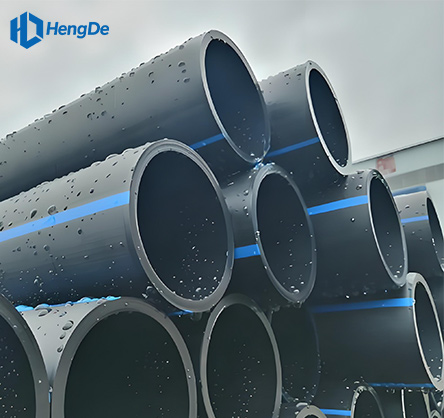

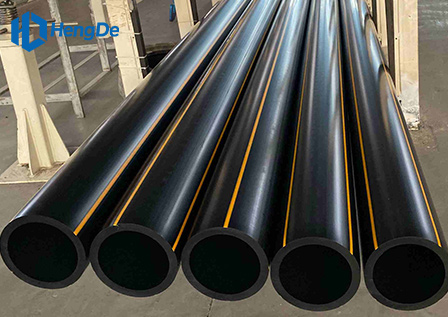

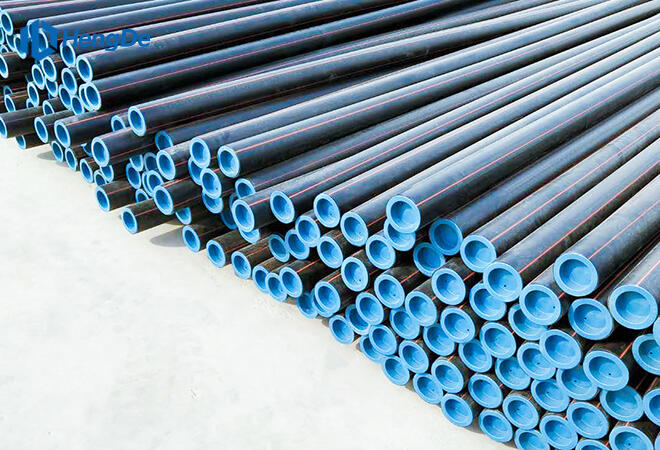

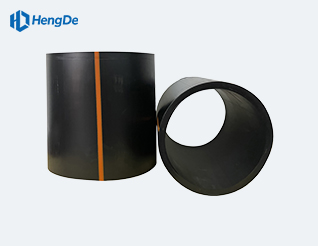

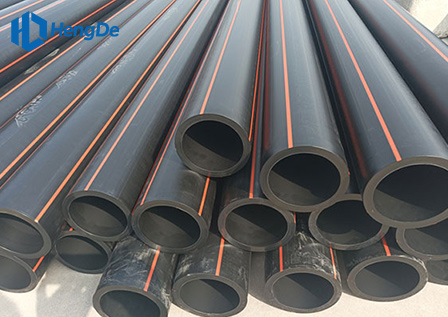

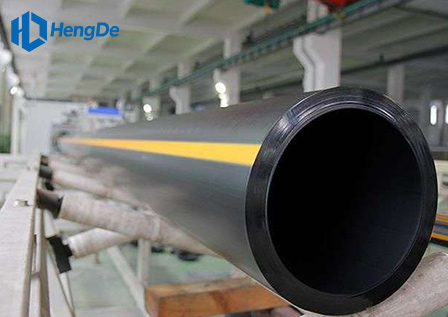

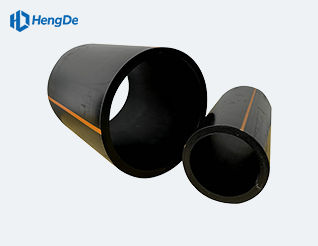

- 产品全景图

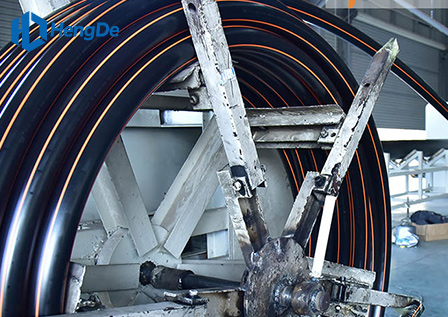

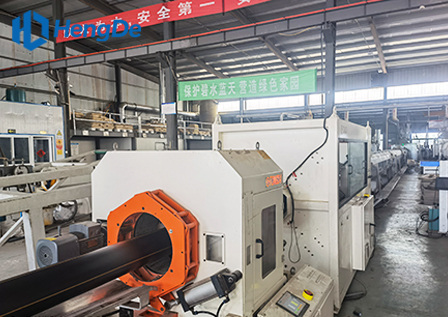

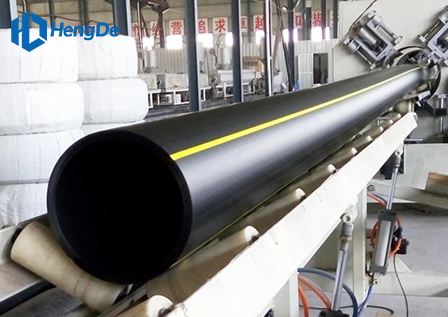

- 产品生产图
