介绍

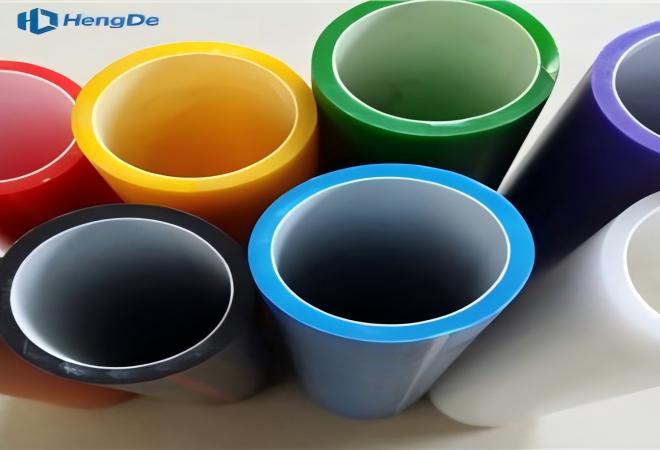

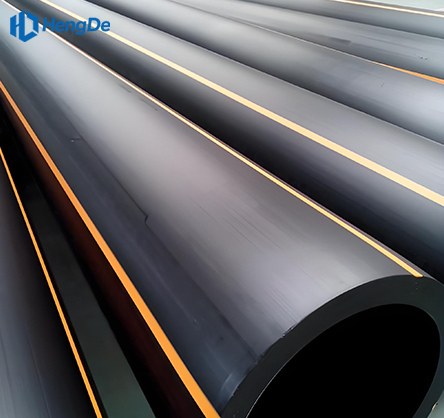

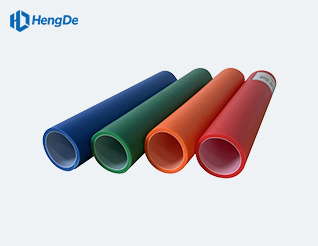

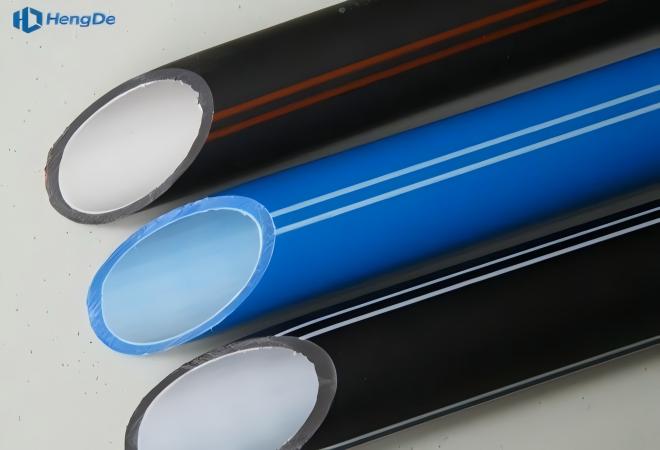

HDPE硅芯管由HDPE与固态硅芯层共挤成型，是通信光缆专用防护套管。执行多项通信标准，内外壁光滑、穿缆顺畅，持久润滑、阻力极低。常规规格Φ32/28、Φ40/33、Φ50/41、Φ63/54，可多色定制，支持直埋、穿管、架空。
产品耐腐蚀、抗冲击、耐老化、密封性强，是通信干线、高速光缆、基站布线的优选套管。恒德塑胶硅芯管通过交通部交通工程监理检测中心检测，硅芯层摩擦系数≤0.15，气吹敷设距离可达1000米以上。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
持久润滑：固态硅芯层持久润滑，摩擦系数≤0.15，气吹穿缆效率高。
气吹敷设：一次气吹距离可达1000米以上，施工效率高。
密封性好：防水防潮，保护光缆不受潮气侵蚀。
抗冲击强：耐外压、抗冲击，保护光缆安全。
耐腐蚀：耐酸碱、耐化学腐蚀，使用寿命长。
多色识别：多种颜色可选，便于光缆分路和识别。
施工便捷：盘卷包装，运输方便，敷设效率高。
规格
| 规格 | 外径 d呃/毫米 | 壁厚及公差（毫米） | 非圆度百分比 | |||
| 面值 | 宽容 | 标准值 | 宽容 | 卷绕前 | 卷绕后 | |
| ∅16/13一个 | 16 | +0.2 | 1.5 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅25/21b | 25 | +0.3 | 2.0 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅32/26 | 32 | +0.3 | 2.5 | +0.30 | ≤2 | ≤3 |
| 0 | -0.20 | |||||
| ∅33/28×4c | 33 | - | 2.5 | +0.30 | ≤2 | ≤3 |
| -0.20 | ||||||
| ∅34/28 | 34 | +0.3 | 3.0 | +0.30 | ≤2 | ≤3 |
| 0 | -0.15 | |||||
| ∅38/33×5c | 38 | - | 2.5 | +0.30 | ≤2.5 | ≤3.5 |
| -0.20 | ||||||
| ∅40/33 | 40 | +0.4 | 3.5 | +0.35 | ≤2.5 | ≤3.5 |
| 0 | -0.20 | |||||
| ∅41/36×6(7)c | 41 | - | 2.5 | +0.35 | ≤2.5 | ≤3.5 |
| -0.20 | ||||||
| ∅46/38 | 46 | +0.4 | 4.0 | +0.35 | ≤3 | ≤5 |
| 0 | -0.20 | |||||
| ∅50/41 | 50 | +0.5 | 4.5 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| ∅63/54 | 63 | +0.6 | 5.0 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| 注：1. 带肋管的规格尺寸和公差由供应商和买方协商确定。2. 其他产品的规格尺寸、型号和公差由供应商和买方协商确定。 | ||||||
| a. 用于安装在束状风管内的微型风管。b. 适用于安装在大直径保护风管内的通信子风管。c. 适用于束状风管的外护套。 | ||||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
物理参数
| HDPE硅芯管的物理和化学性能 JT/T496-2018 | ||||||||||
| 物品 | φ32/26 | φ34/28 | φ40/33 | φ46/38 | φ50/41 | φ63/54 | ||||
| 外壁硬度/高清 | ≥59 | |||||||||
| 内壁摩擦系数 | 静态：≤0.25（平板法，PE-HD 标准测试棒） | |||||||||
| 动态条件：≤0.15 | ||||||||||
| 抗拉屈服强度/MPa | ≥21 | |||||||||
| 断裂伸长/% | ≥500 | |||||||||
| 最大牵引载荷/N | ≥5000 | ≥6000 | ≥8000 | ≥10000 | ≥11000 | ≥12000 | ||||
| 冷弯性能（mm） | 300 | 300 | 400 | 500 | 625 | 750 | ||||
| 环刚度/（kN/㎡） | ≥40 | ≥50 | ≥40 | ≥30 | ||||||
| 恢复率 | 当外径在垂直压力下变形为原外径的 50% 时，立即卸载，图案不会破损也不会分层，内外径可在 10 分钟内自然恢复到原尺寸的 85% 以上。 | |||||||||
| 抗落锤冲击 | 正常体温 | 在温度为 23°C、高度为 2 米的条件下，使用 15.3 公斤重的锤子冲击 10 个样品，如果单个样品没有开裂或裂纹宽度不超过 0.8 毫米，则认为该样品合格，合格样品的数量不应少于 9 个。 | ||||||||
| 低温 | 温度-20℃，高度2米。使用15.3公斤重的锤子冲击10个样品，无裂纹的样品数量应不少于9个。 | |||||||||

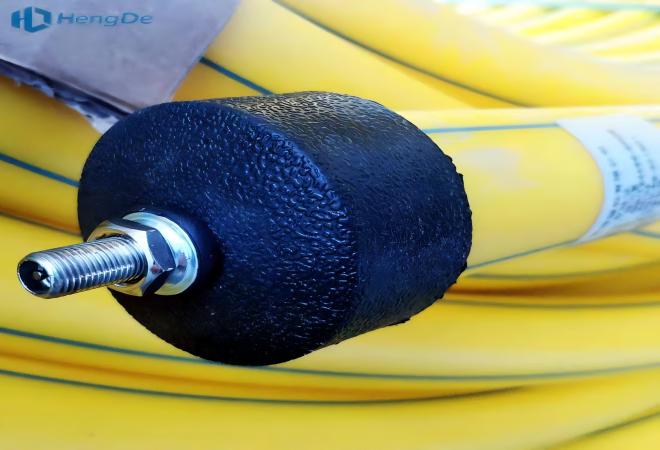

| 耐水压和密封性能 | 在温度为20℃、压力为50kPa的条件下，保持24小时后未发生泄漏。管道样品的连接器和管塞均未发生泄漏。 | |||||||||
| 抗裂强度(MPa) | 没有明显的凸起，没有渗漏，没有破裂。 | |||||||||
| 与管道接头的连接力（牛顿） | ≥4300 | ≥4300 | ≥6700 | ≥8000 | ||||||
| 纵向收缩率/% | ≤3.0 | |||||||||
| 脆性温度（℃） | -75 | |||||||||
| 抗环境应力开裂性能 | 48小时，故障率≤20% | |||||||||
| 熔体流动速率（MFR）（g/10min） | MFR(190/2.16)≤0.5 | |||||||||
| 抗热应力开裂性能 | 168小时，故障率≤20% | |||||||||
| 工频击穿强度（MV/m） | ≥24 | |||||||||
| 耐化学介质腐蚀 | 将样品浸入 5% 的溶液中氯化钠40%H₂所以₄ ，以及40%氢氧化钠分别用溶液浸泡 24 小时，应该不会出现明显的褪色或腐蚀。 | |||||||||
| 对碳氢化合物的耐受性 | 将样品在庚烷中浸泡720小时后，施加528N的外力。卸载后，样品完好无损，持久变形不超过5%。 | |||||||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
• 高速公路通信光缆管道
• 铁路通信信号光缆保护
• 市政通信管网建设
• 5G基站通信布线
• 长途通信干线
• 广电有线电视网络
• 智能交通系统
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
图片展示

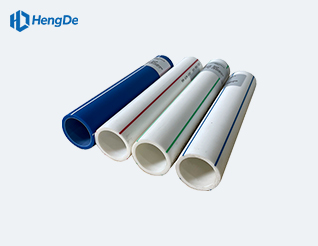

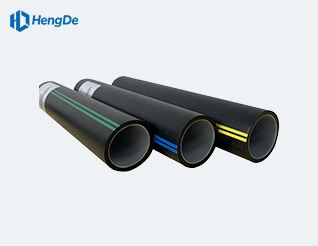

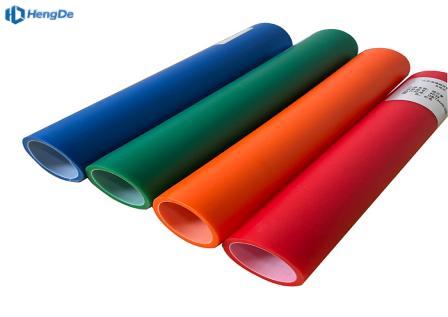

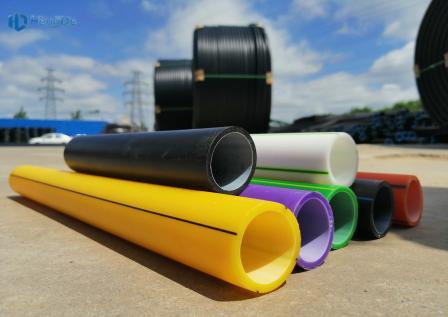

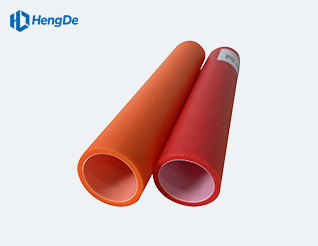

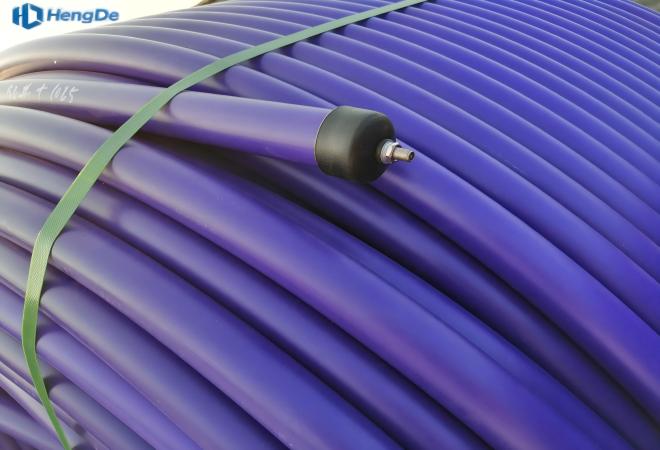

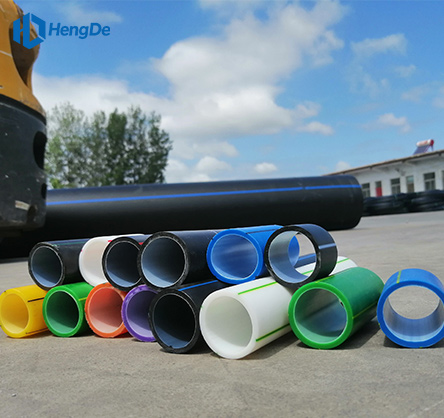

- 产品全景图

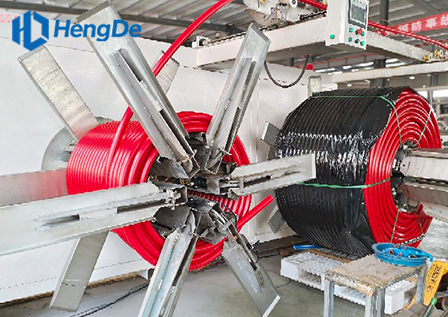

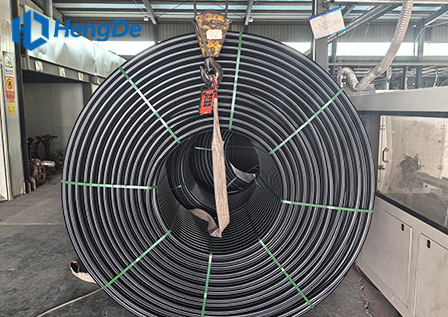

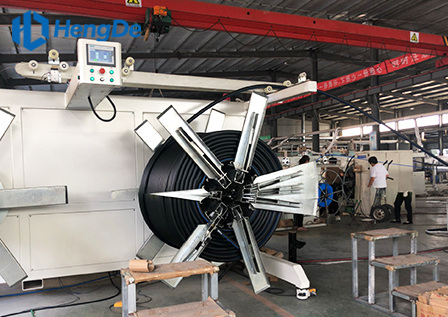

- 产品生产图
