介绍

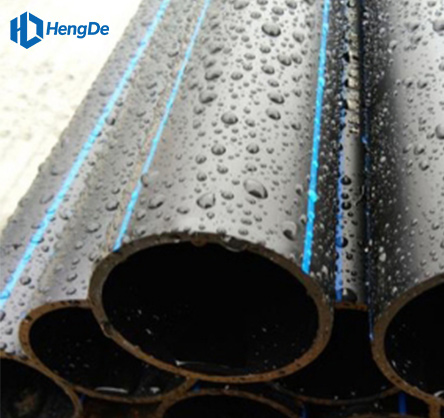

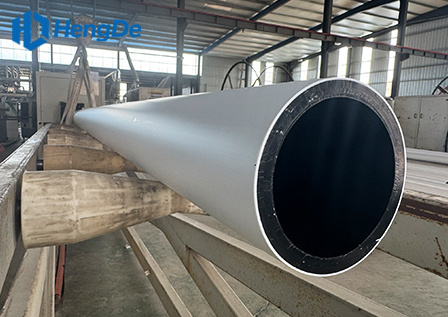

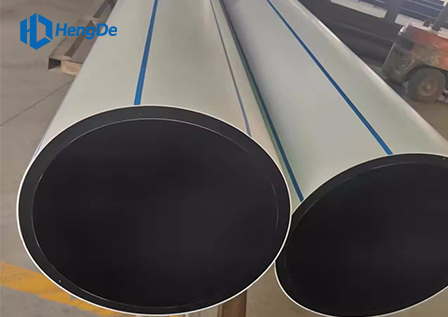

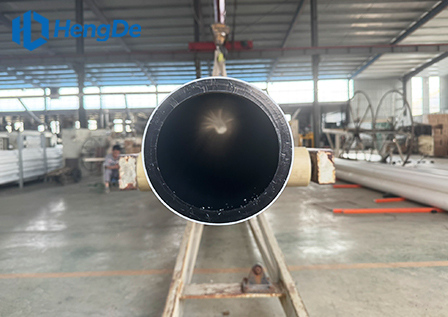

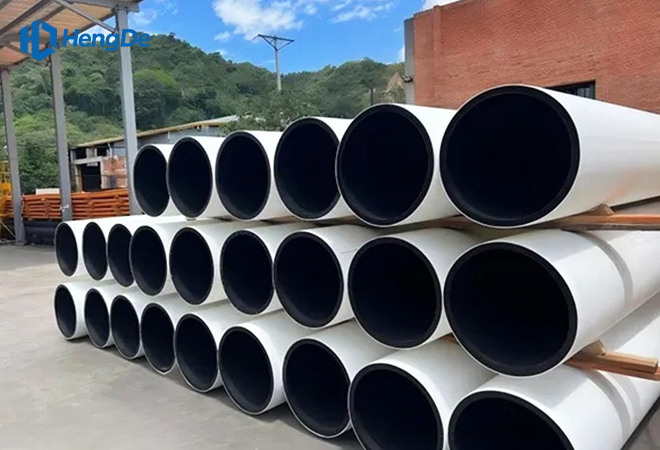

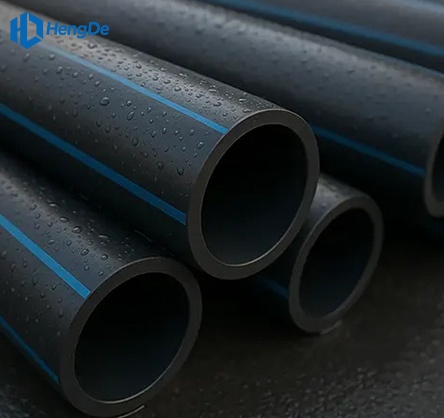

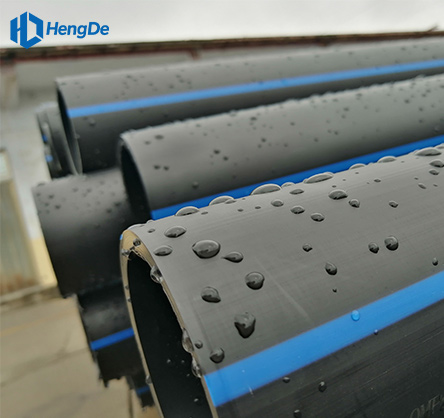

HDPE双色共挤管采用双层共挤工艺，外层为黑色抗老化层，内层为彩色标识层，内外层紧密结合，不分层不脱落。内层颜色可根据用途定制（蓝色-供水、白色-食品、绿色-农业等），标识清晰美观，便于识别和管理。
产品兼具黑色管材的抗老化性能和彩色管材的标识功能，卫生安全，可用于直饮水输送。恒德塑胶双色共挤管采用先进共挤设备，壁厚均匀，结合牢固，外观美观。
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
特征
双层共挤：内外层一次成型，结合牢固，不分层。
标识清晰：内层颜色区分用途，便于识别管理。
抗老化好：外层黑色抗紫外线，户外使用寿命长。
卫生安全：内层食品级原料，可输送直饮水。
耐腐蚀强：耐酸碱、耐化学腐蚀。
连接可靠：热熔连接，接口强度高。
美观实用：外观整齐，标识清楚，提升工程形象。
规格
|
ISO 4427 管材系列 |
3.2 |
S 4 |
S 5 |
S 6,3 |
S 8 |
S 10 |
S 12,5 |
S 16 |
|
|
ASTM F714 DR |
DR 7.4 |
DR 9 |
DR 11 |
DR 13.6 |
DR 17 |
DR 21 |
DR 26 |
DR 33 |
|
|
公称压力 PE 100 |
PN = 25 巴 |
PN = 20 巴 |
PN = 16 巴 |
PN = 12.5 巴 |
PN = 10 巴 |
PN = 8 巴 |
PN = 6 巴 |
PN = 5 巴 |
|
|
公称尺寸 DN（毫米） |
等效尺寸（英寸） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
最小 TW（毫米） |
|
20 |
0.79 |
3 |
2.3 |
2 |
1.5 |
1.2 |
1 |
0.6 |
0.61 |
|
25 |
0.98 |
3.5 |
3 |
2.3 |
2 |
1.5 |
1.2 |
0.8 |
0.76 |
|
32 |
1.26 |
4.4 |
3.6 |
3 |
2.4 |
2 |
1.5 |
1 |
0.97 |
|
40 |
1.57 |
5.5 |
4.5 |
3.7 |
3 |
2.4 |
2 |
1.2 |
1.21 |
|
50 |
1.97 |
6.9 |
5.6 |
4.6 |
3.7 |
3 |
2.4 |
2 |
1.52 |
|
63 |
2.48 |
8.6 |
7.1 |
5.8 |
4.7 |
3.8 |
3 |
2.5 |
1.91 |
|
75 |
2.95 |
10.3 |
8.4 |
6.8 |
5.6 |
4.5 |
3.6 |
2.9 |
2.27 |
|
90 |
3.54 |
12.3 |
10.1 |
8.2 |
6.7 |
5.4 |
4.3 |
3.5 |
2.73 |
|
110 |
4.33 |
15.1 |
12.3 |
10 |
8.1 |
6.6 |
5.3 |
4.2 |
3.33 |
|
125 |
4.92 |
17.1 |
14 |
11.4 |
9.2 |
7.4 |
6 |
4.8 |
3.79 |
|
140 |
5.51 |
19.2 |
15.7 |
12.7 |
10.3 |
8.3 |
6.7 |
5.4 |
4.24 |
|
160 |
6.3 |
21.9 |
17.9 |
14.6 |
11.8 |
9.5 |
7.7 |
6.2 |
4.85 |
|
180 |
7.09 |
24.6 |
20.1 |
16.4 |
13.3 |
10.7 |
8.6 |
6.9 |
5.45 |
|
200 |
7.87 |
27.4 |
22.4 |
18.2 |
14.7 |
11.9 |
9.6 |
7.7 |
6.06 |
|
225 |
8.86 |
30.8 |
25.2 |
20.5 |
16.6 |
13.4 |
10.8 |
8.6 |
6.82 |
|
250 |
9.84 |
34.2 |
27.9 |
22.7 |
18.4 |
14.8 |
11.9 |
9.6 |
7.58 |
|
280 |
11.02 |
38.3 |
31.3 |
25.4 |
20.6 |
16.6 |
13.4 |
10.7 |
8.48 |
|
315 |
12.4 |
43.1 |
35.2 |
28.6 |
23.2 |
18.7 |
15 |
12.1 |
9.7 |
|
355 |
13.98 |
48.5 |
39.7 |
32.2 |
26.1 |
21.1 |
16.9 |
13.6 |
10.9 |
|
400 |
15.75 |
54.7 |
44.7 |
36.3 |
29.4 |
23.7 |
19.1 |
15.3 |
12.3 |
|
450 |
17.72 |
61.5 |
50.3 |
40.9 |
33.1 |
26.7 |
21.5 |
17.2 |
13.8 |
|
500 |
19.69 |
67.6 |
55.8 |
45.4 |
36.8 |
29.7 |
23.9 |
19.1 |
15.3 |
|
560 |
22.05 |
75.7 |
62.5 |
50.8 |
41.2 |
33.2 |
26.7 |
21.4 |
17.2 |
|
630 |
24.8 |
85.1 |
70.3 |
57.2 |
46.3 |
37.4 |
30 |
24.1 |
19.3 |
|
710 |
27.95 |
95.9 |
79.3 |
64.5 |
52.2 |
42.1 |
33.9 |
27.2 |
21.8 |
|
800 |
31.5 |
|
89.3 |
72.6 |
58.8 |
47.4 |
38.1 |
30.6 |
24.5 |
|
900 |
35.43 |
|
|
81.7 |
66.2 |
53.3 |
42.9 |
34.4 |
27.6 |
|
1000 |
39.37 |
|
|
90.2 |
72.5 |
59.3 |
47.7 |
38.2 |
30.6 |
|
1200 |
47.24 |
|
|
|
88.2 |
67.9 |
57.2 |
45.9 |
36.7 |
|
1400 |
55.12 |
|
|
|
102.9 |
82.4 |
66.7 |
53.5 |
42.9 |
|
公称压力 (PN) 基于 C = 1.25 和 20°C 的工作温度。重量根据公称直径 (DN) 和最小壁厚加 6% 计算，用于估算流体流量。实际内径 (ID) 会有所不同。设计与管道内径相匹配的组件时，请参考适用管道制造规范中的管道尺寸和公差。要获得以 psi 为单位的压力，请将 bar 乘以 14.5（1 bar ≈ 14.5 psi）。 |
|||||||||
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
应用
• 市政直饮水工程
• 食品加工输水管道
• 医药行业纯水输送
• 分质供水系统
• 农业灌溉标识
• 工业管道色标管理
• 建筑给排水
欢迎前来工厂参观和第三方检验。
如需产品目录、报价或专业技术支持，欢迎随时联系我们。
请联系我们 电话/微信：18663585785 或者 邮箱：418010309@qq.com
图片展示

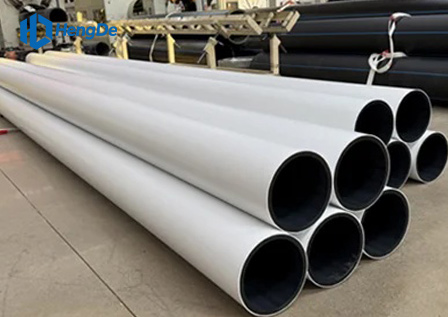

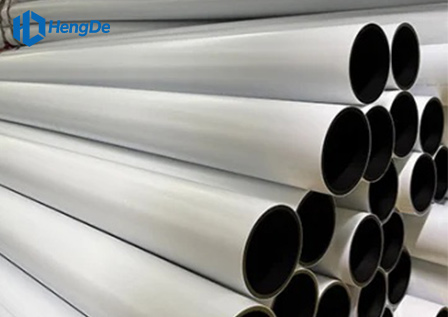

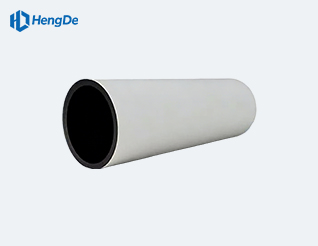

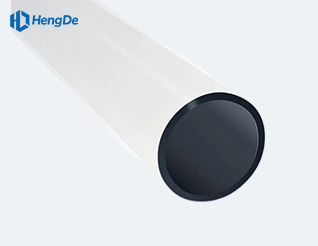

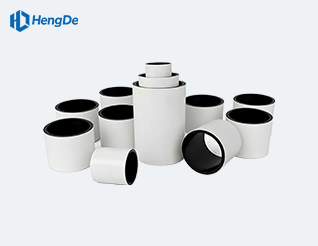

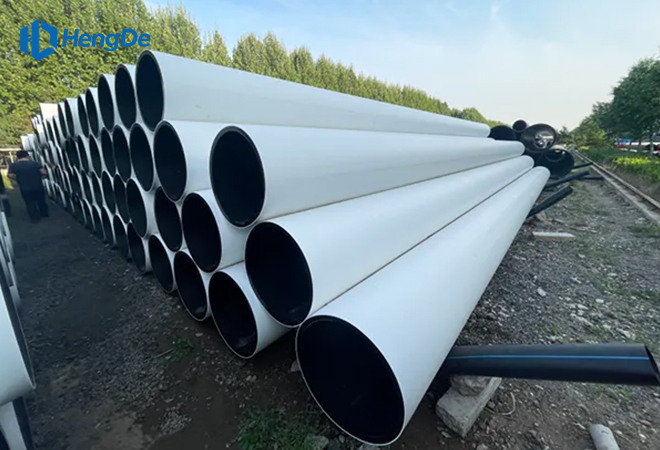

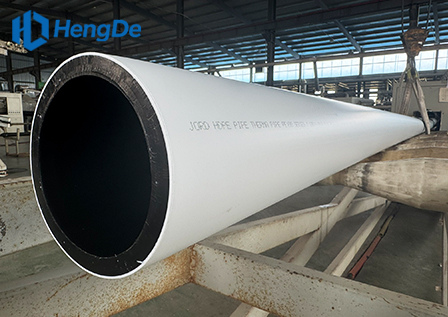

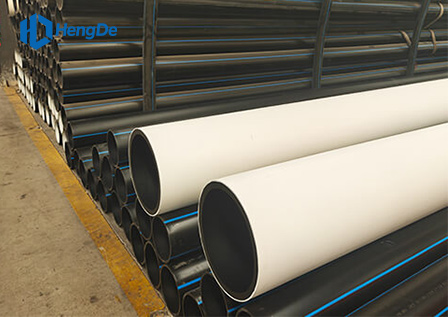

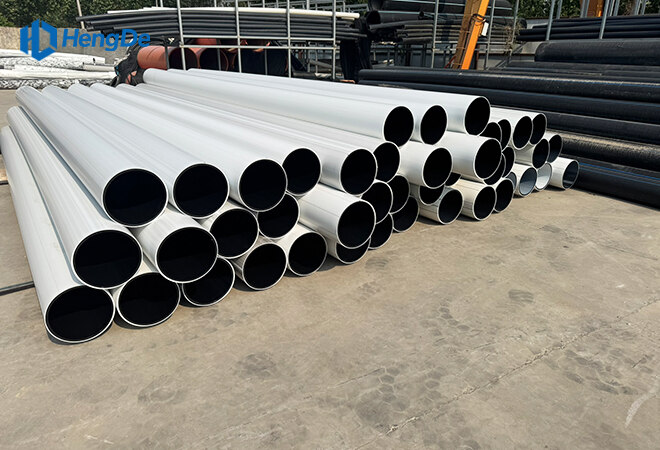

- 产品全景图

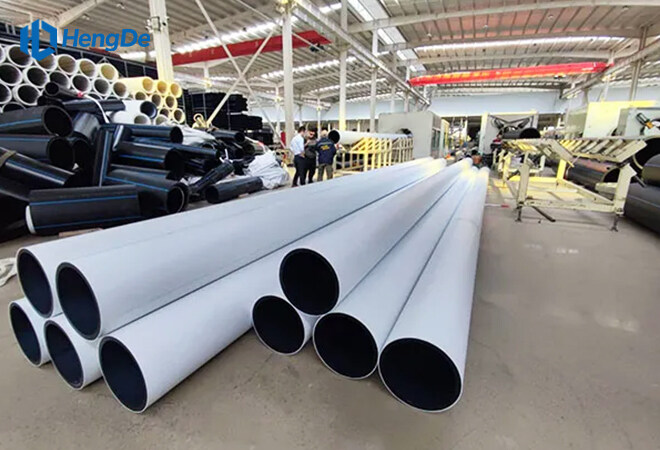

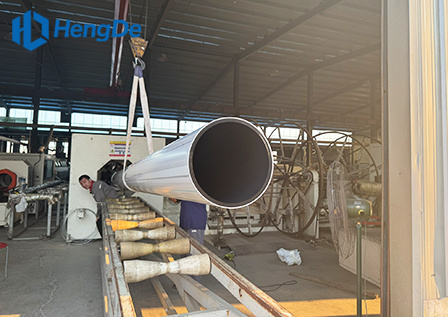

- 产品生产图
