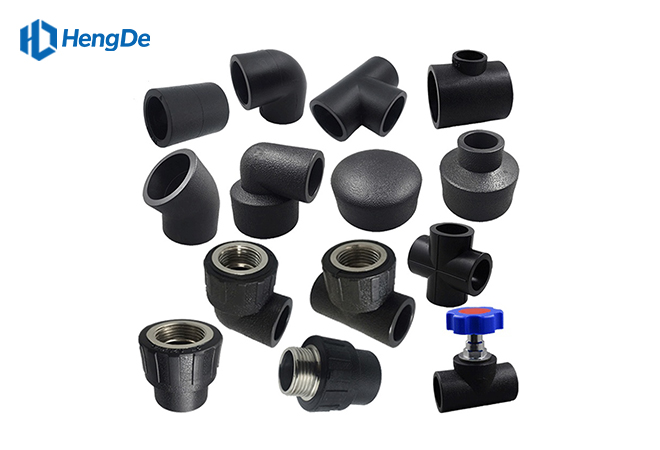

HDPE给水管系列

热熔承插配件

1、产品类型：热熔承插配件、热熔对接配件、电熔配件、法兰、阀门等

2、规格范围：DN20mm — DN1200mm

3、压力等级：PN0.6MPa — PN2.0MPa

4、原料材质：PE100 全新原料

5、连接方式：热熔承插、热熔对接、电熔连接、法兰连接

6、执行标准：GB/T 13663.3、ISO 4427、EN 12201等

7、应用场景：管道连接、分支、变径、转弯等

Certification

获取报价发送邮件

介绍
特征
规格
物理参数
应用
下载

介绍

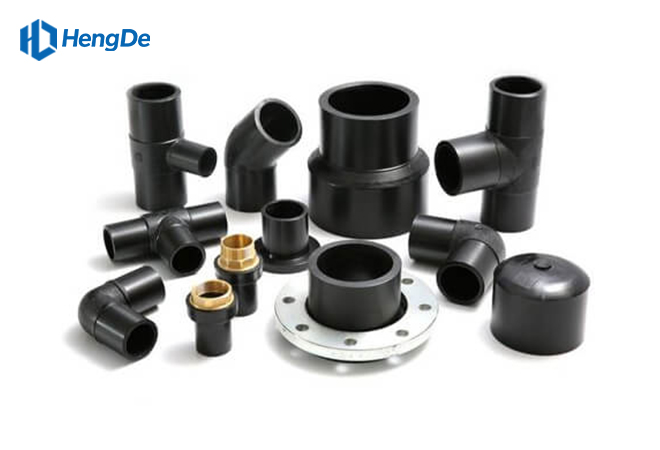

HDPE管道配件是聚乙烯管道系统的重要组成部分，用于管道的连接、分支、变径、转弯等，与管材配套使用，形成完整的管道系统。产品包括热熔承插配件、热熔对接配件、电熔配件、法兰、阀门等多种类型，规格齐全，可满足各种工程需求。

所有配件均采用PE100全新原料生产，与管材材质一致，连接可靠，密封性好，强度高于管材本体。恒德塑胶配件种类齐全，尺寸精准，与管材完美匹配，确保管道系统整体安全可靠。

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

特征

性能特点

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

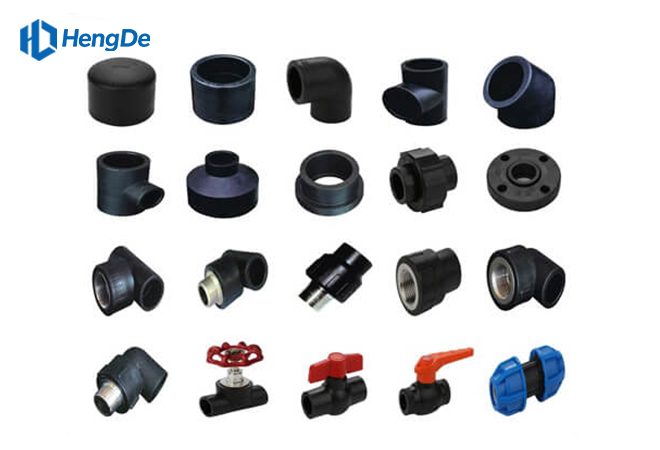

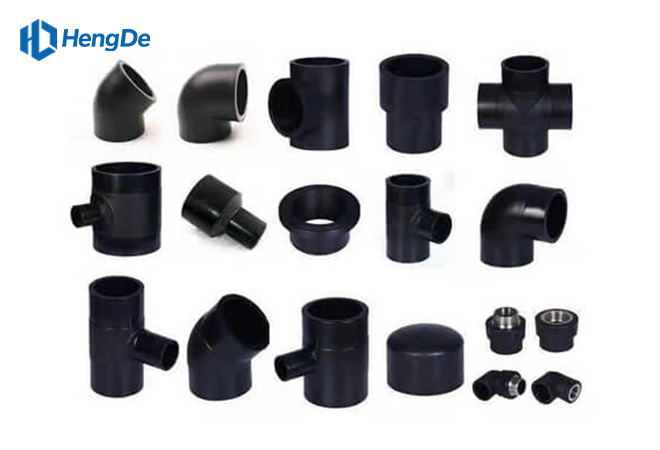

种类齐全：弯头、三通、直接、法兰、阀门等全系列配件。

材质一致：与管材同材质，连接性能好。

连接可靠：热熔/电熔连接，接口强度高于管材。

尺寸精准：加工精度高，与管材配合紧密。

耐腐蚀强：与管材同等耐腐蚀性能。

安装便捷：多种连接方式可选，施工方便。

质量可靠：通过严格的出厂检验，性能稳定。

规格

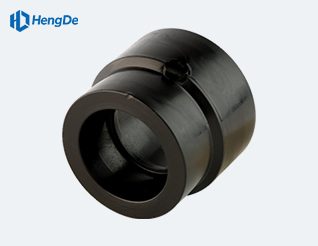

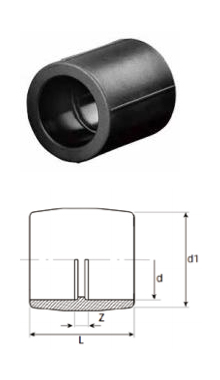

等径接头
	d（毫米）	d1（毫米）	z（毫米）	L（毫米）
	20	30.5	7	35
	25	36	7	39
	32	43.5	7	43
	40	53.5	8	48
	50	66	8	54
	63	82	8	62
	75	93	8	69.5
	90	112	10.5	80.5
	110	134.5	14	96

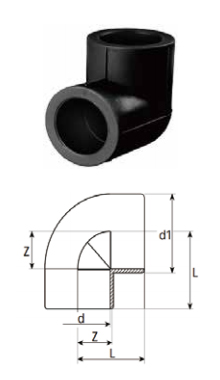

90度弯头
	d（毫米）	d1（毫米）	z（毫米）	L（毫米）
	20	30.5	14	28
	25	36	16	32
	32	43.5	20	38
	40	53.5	24	44
	50	66	28	51
	63	82	35	62
	75	92.5	44.5	75.5
	90	110	53	88
	110	134	65	106

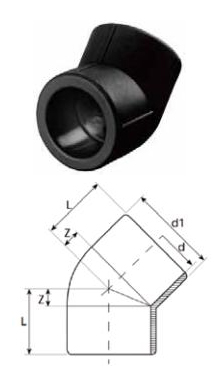

45度弯头
	d（毫米）	d1（毫米）	z（毫米）	L（毫米）
	20	30.5	7	21
	25	36	8	24
	32	43.5	10	28
	40	53.5	13	33
	50	66	13	36
	63	82	16	43
	75	92.5	20	51
	90	110	23	58
	110	134	27	68

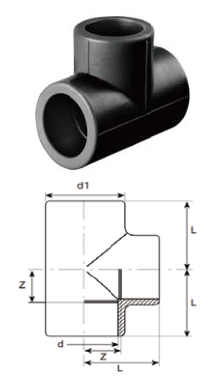

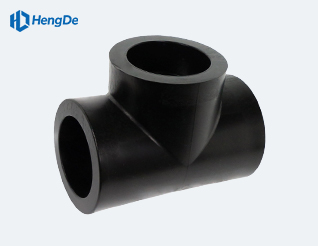

等距T
	d（毫米）	d1（毫米）	z（毫米）	L（毫米）
	20	30.5	14	28
	25	36	16	32
	32	43.5	20	38
	40	53.5	24	44
	50	66	28	51
	63	82	35	62
	75	92.5	44.5	75.5
	90	110	53	88
	110	134	65	106

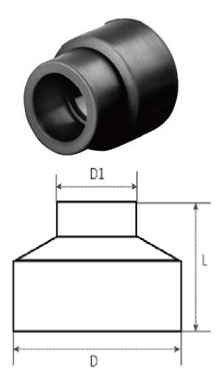

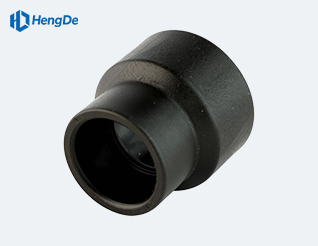

变径接头
	尺寸（毫米）	D（毫米）	D1（毫米）	L（毫米）
	25 x 20	33	27	38
	32 x 20	42	27	43
	32 x 25	42	33	44
	40 x 20	51	28	44
	40 x 25	51	33	44
	40 x 32	51	41	44
	50 x 20	61	28	48
	50 x 25	61	34	48
	50 x 32	61	42	48
	50 x 40	61	51	48
	63 x 20	76	28	57
	63 x 25	76	34	57
	63 x 32	76	42	57
	63 x 40	76	51	57
	63 x 50	76	62	58
	75 x 25	87	32	65
	75 x 32	87	41	64
	75 x 40	87	50	67
	75 x 50	87	60	68
	75 x 63	87	75	68
	90 x 40	104	50	63
	90 x 50	104	60	63
	90 x 63	104	76	71
	90 x 75	104	87	71
	110 x 50	127	60	70
	110 x 63	127	76	74
	110 x 75	127	87	76
	110 x 90	127	104	77

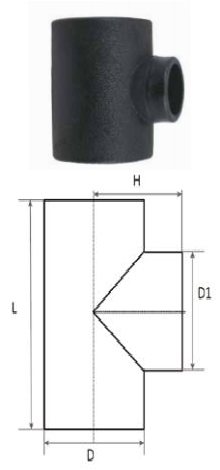

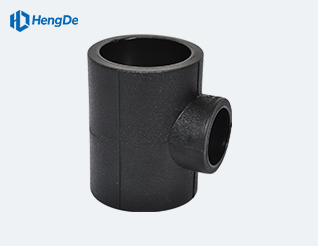

变径三通
	尺寸（毫米）	D（毫米）	D1（毫米）	L（毫米）	H（毫米）
	25 x 20	33	58	27	31
	32 x 20	42	63	27	33
	32 x 25	42	69	33	36
	40 x 20	50	59	26	36
	40 x 25	50	65	30	38
	40 x 32	50	70	41	40
	50 x 20	61	68	26	42
	50 x 25	61	77	34	45
	50 x 32	61	83	42	45
	50 x 40	61	91	50	46
	63 x 20	77	70	26	48
	63 x 25	77	76	31	50
	63 x 32	77	82	41	52
	63 x 40	77	91	50	53
	63 x 50	77	100	61	58
	75 x 20	87	80	29	56
	75 x 25	87	87	34	58
	75 x 32	87	91	40	57
	75 x 40	87	100	50	62
	75 x 50	87	112	61	65
	75 x 63	87	130	76	67
	90 x 40	105	132	70	70
	90 x 50	107	120	61	70
	90 x 63	107	147	76	80
	90 x 75	107	151	90	81
	110 x 40	132	136	48	77
	110 x 50	132	137	60	88
	110 x 63	132	159	76	100
	110 x 75	132	161	90	101
	110 x 90	132	177	107	91

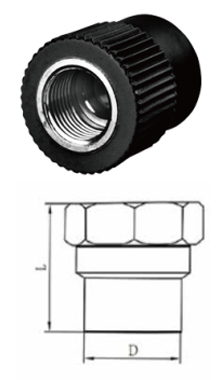

内螺纹接头
	尺寸	D（毫米）	L（毫米）
	20 x ½ 英寸	27	41
	20 x ¾ 英寸	27	43
	25 x ½ 英寸	33	44
	25 x ¾ 英寸	33	46
	32 x ½ 英寸	41	39
	32 x ¾ 英寸	41	43
	32 x 1"英寸	41	50
	40 x 1¼ 英寸	50	52
	50 x 1½ 英寸	60	54
	63 x 2"英寸	77	64
	75 x 2½ 英寸	90	70
	90 x 3 英寸	108	82
	110 x 4 英寸	131	85

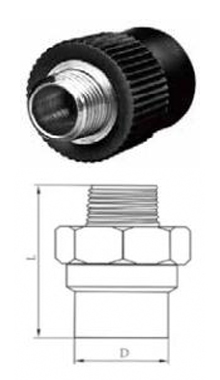

外螺纹接头
	尺寸	D（毫米）	L（毫米）
	20 x ½ 英寸	27	58
	20 x ¾ 英寸	27	55
	25 x ½ 英寸	33	58
	25 x ¾ 英寸	33	60
	32 x ½ 英寸	41	52
	32 x ¾ 英寸	41	55
	32 x 1"英寸	41	65
	40 x 1¼ 英寸	50	70
	50 x 1½ 英寸	60	72
	63 x 2"英寸	77	83
	75 x 2½ 英寸	90	94
	90 x 3 英寸	108	105
	110 x 4 英寸	131	115

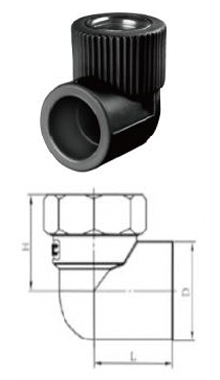

内螺纹弯头
	尺寸	D（毫米）	H（毫米）	L（毫米）
	20 x ½ 英寸	27	32	32
	20 x ¾ 英寸	27	32	30
	25 x ½ 英寸	33	34	33
	25 x ¾ 英寸	33	36	35
	32 x ½ 英寸	41	39	30
	32 x ¾ 英寸	41	39	35
	32 x 1"英寸	41	40	36
	40 x 1¼ 英寸	50	47	45
	50 x 1½ 英寸	63	54	52
	63 x 2"英寸	77	67	61

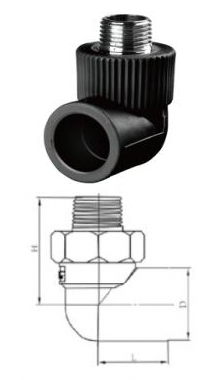

外螺纹弯头
	尺寸	D（毫米）	H （毫米）	L（毫米）
	20 x ½ 英寸	27	46	32
	20 x ¾ 英寸	27	46	32
	25 x ½ 英寸	33	48	33
	25 x ¾ 英寸	33	48	35
	32 x ½ 英寸	41	51	31
	32 x ¾ 英寸	41	52	34
	32 x 1"英寸	41	55	36
	40 x 1¼ 英寸	50	67	45
	50 x 1½ 英寸	63	69	52
	63 x 2"英寸	77	79	61

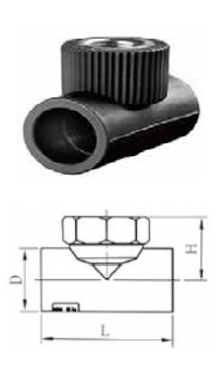

母螺纹三通
	尺寸	D（毫米）	H（毫米）	L（毫米）
	20 x ½ 英寸	27	31	51
	25 x ½ 英寸	33	33	58
	25 x ¾ 英寸	33	34	60
	32 x ½ 英寸	41	37	61
	32 x ¾ 英寸	41	40	67
	32 x 1"英寸	41	41	72

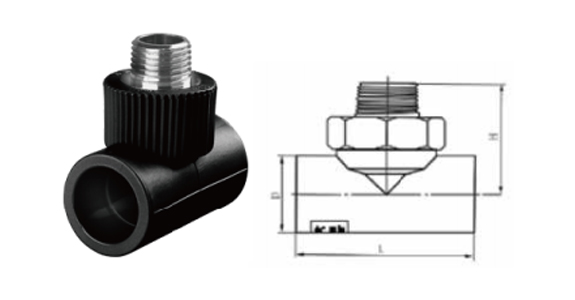

公螺纹三通
尺寸	D（毫米）	H（毫米）	L（毫米）
20 x ½ 英寸	27	45	52
25 x ½ 英寸	33	47	58
25 x ¾ 英寸	33	48	60
32 x ½ 英寸	41	51	61
32 x ¾ 英寸	41	52	67
32 x 1"英寸	41	55	72

Accessories15

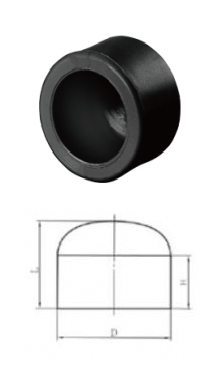

端盖
	尺寸	D（毫米）	H（毫米）	L（毫米）
	20	27	18	20
	25	33	20	23
	32	42	23	25
	40	51	27	28
	50	63	29	31
	63	76	31	41
	75	91	32	51
	90	108	51	69
	110	126	45	59

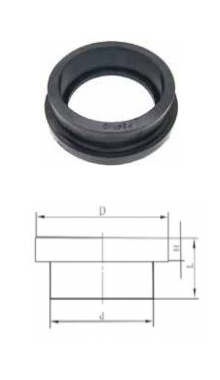

短截端
	尺寸	D（毫米）	d1（毫米）	H（毫米）	L（毫米）
	50	85	63	30	14
	63	98	78	34	14
	75	121	94	40	15
	90	125	110	44	17
	110	160	126	50	20

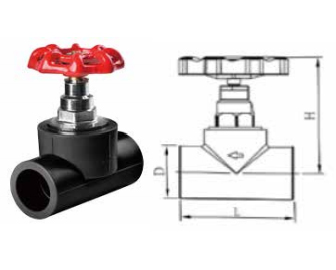

阀门
	尺寸	D（毫米）	H（毫米）	L （毫米）
	20	28	56	54
	25	34	73	61
	32	43	80	63
	40	51	85	60
	50	63	96	68
	63	75	115	74

欢迎前来工厂参观和第三方检验。

如需产品目录、报价或专业技术支持，欢迎随时联系我们。

请联系我们电话/微信：18663585785 或者邮箱：418010309@qq.com

物理参数

物品	配件类型	指定配件	直径（毫米）	压力速率（PN-巴）	制造工艺
1	插座式熔接接头	耦合器/联轴器	外径20-110毫米	PN25、PN20、PN16、PN10	注塑成型
		变径接头/变径连接器
		球座
		异径三通
		短截端
		端盖
		45度弯头		PN16，PN10
		90度弯头
2	螺纹插口式熔接接头	母接头	外径 20-110 毫米 1/2'-4'	PN16，PN10	注塑成型
		公接头
		升降截止阀
		女式T恤	外径 20-63 毫米 1/2'-2'	PN16，PN10
		男士T恤
		女性肘关节 90 度
		PP球阀
		男士90度弯头	外径 20-63 毫米 1/2'-2'	PN16，PN10
		截止阀	外径20-63毫米
		女性联盟	外径 20-63 毫米 1/2'-2'
